メーカー三菱ふそう
車種家畜運搬車
施工個所ファイターFK62のシャシに家畜運搬車の製作過程。ルーフパネル加工
作業日数約10日

ファイターFK62のシャシに家畜運搬車の製作過程。
ルーフパネルの加工です。

家畜運搬車の屋根に冷凍車などに使われる断熱パネルを使用することで
夏の炎天下の熱を防ぎ役目があります。

家畜運搬車 断熱パネル ルーフパネル サンドイッチパネル 製造 製作

ボディのサイズに合わせたサンドイッチパネルを製作注文したものです。
お客様のボディに合わせたサイズになります。

家畜運搬車 断熱パネル ルーフパネル サンドイッチパネル 製造 製作

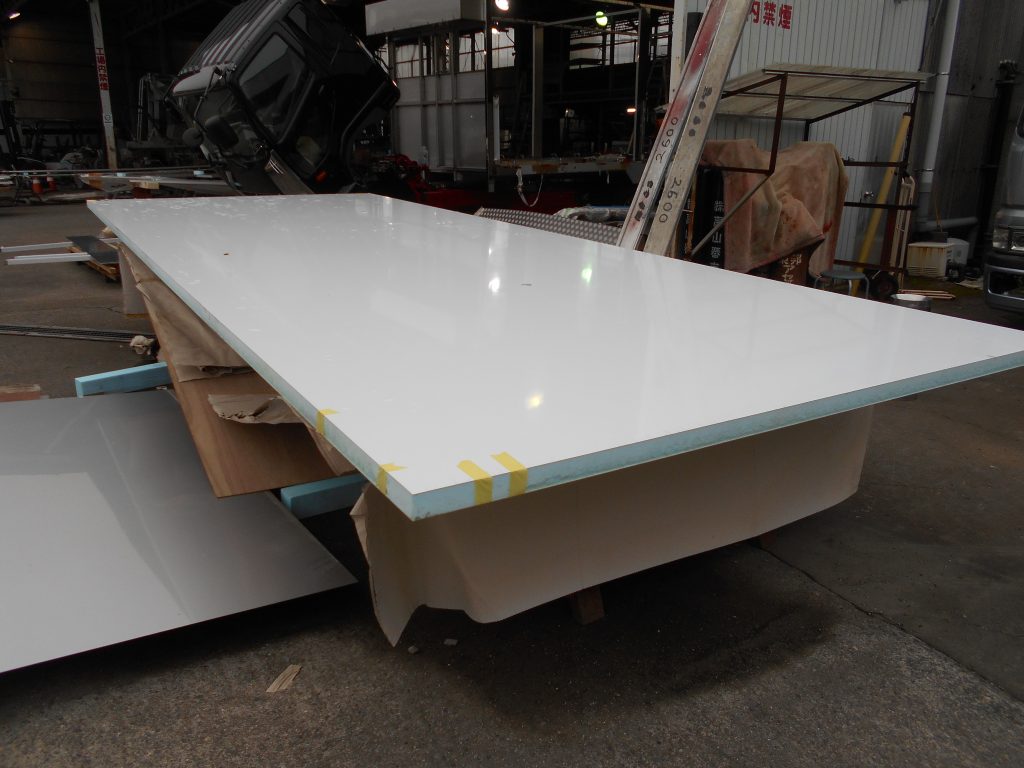

家畜運搬車の屋根になる部分です。

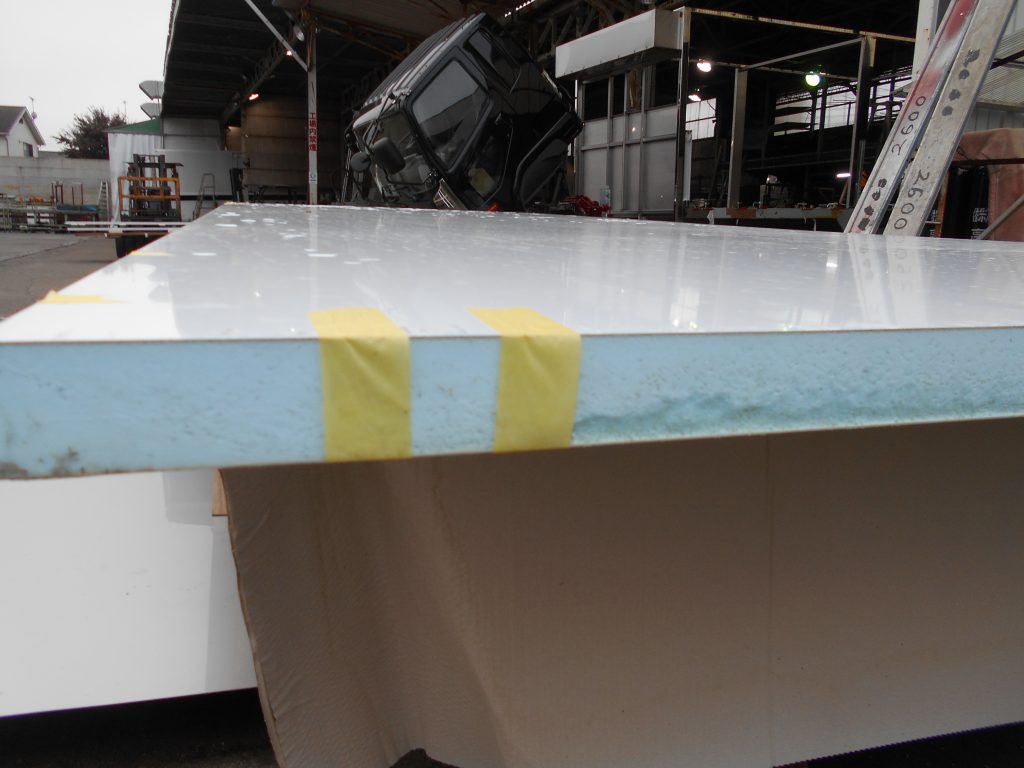

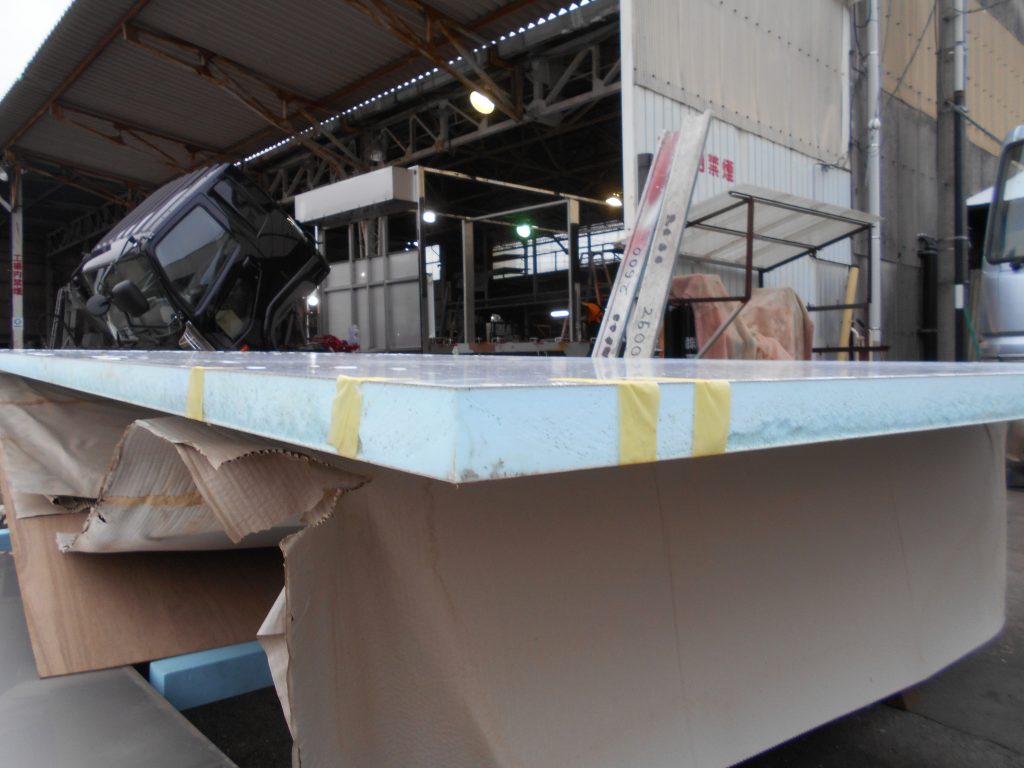

横から撮影したもので、アルミの板の間に発泡剤を施工したもので、冷凍車などに使用されるものです。

家畜運搬車 断熱パネル ルーフパネル サンドイッチパネル 製造 製作

今回の家畜運搬車の製造には厚みが50mmの断熱パネルを使用しました。

家畜運搬車 断熱パネル ルーフパネル サンドイッチパネル 製造 製作

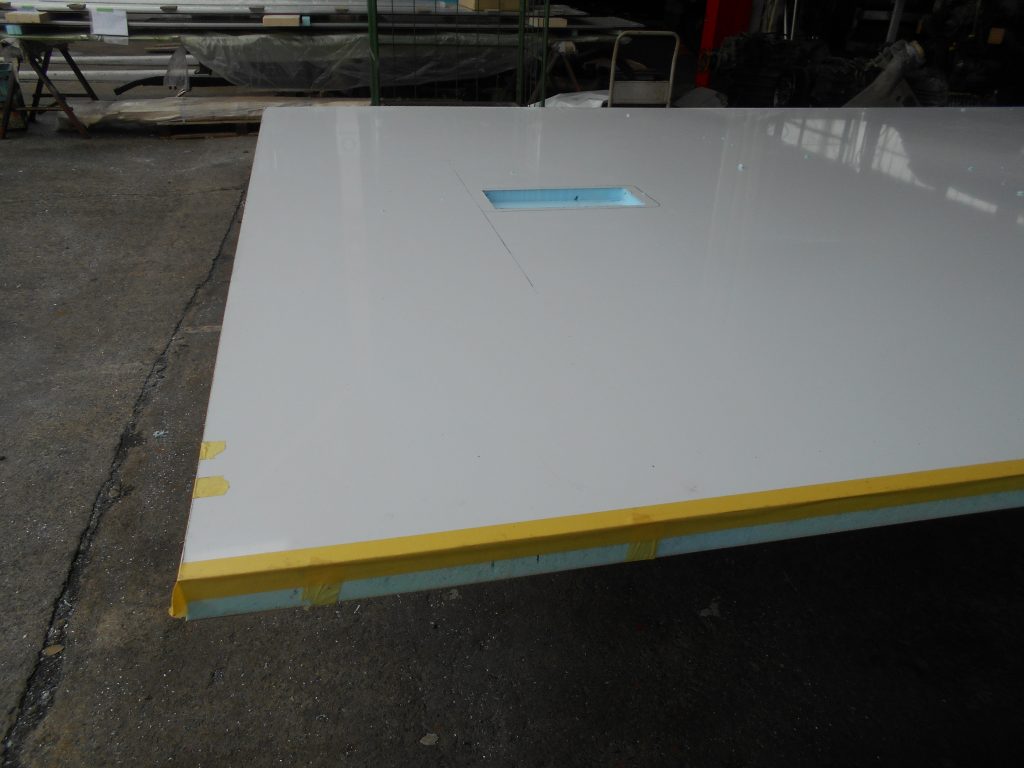

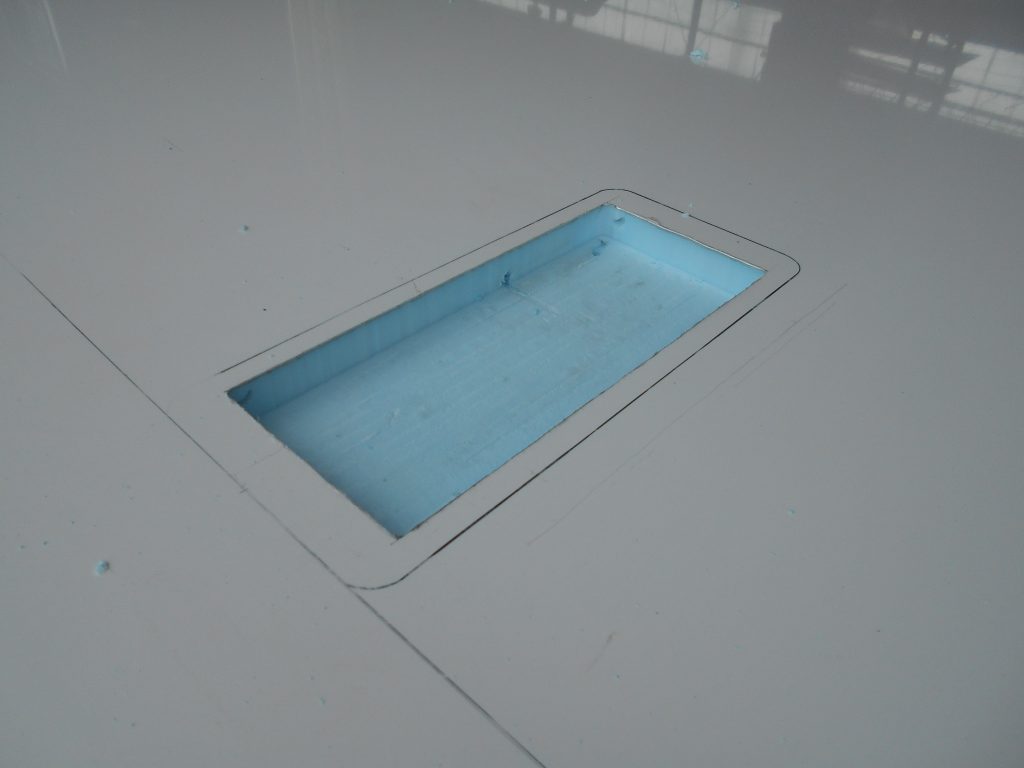

家畜運搬車の室内灯の位置に穴加工を行っている写真です。
お客様の希望の位置に加工を行う事が出来ます。

家畜運搬車 断熱パネル ルーフパネル サンドイッチパネル 製造 製作

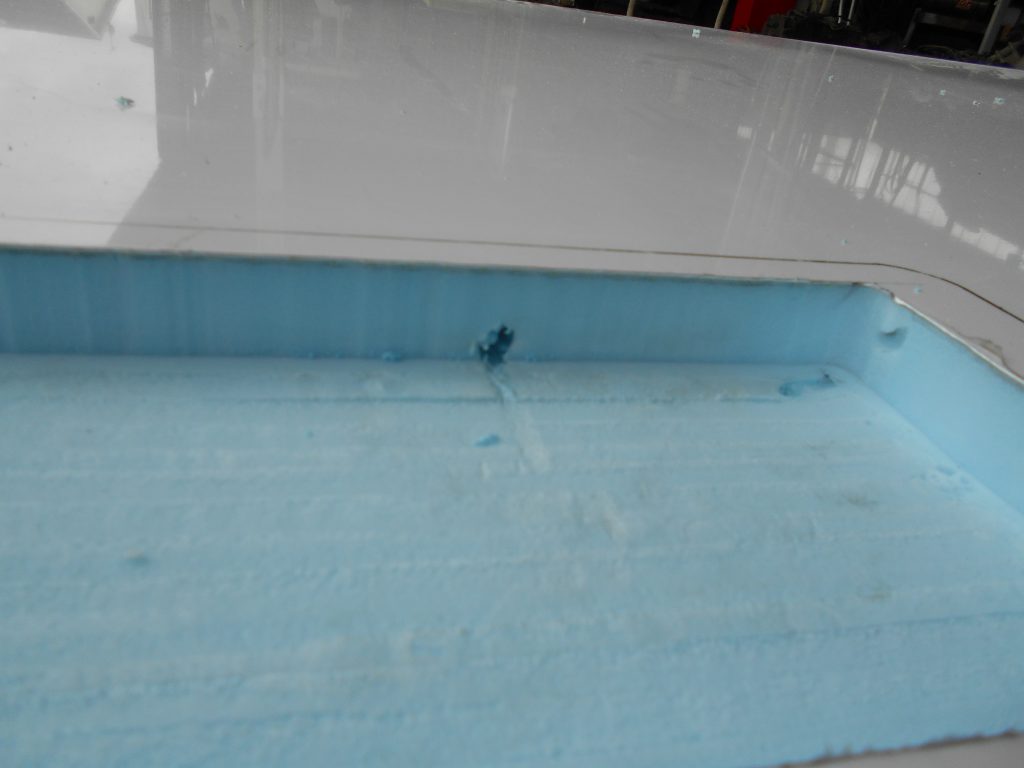

家畜運搬車にLEDの室内灯を取り付けるのに、サンドイッチパネル(断熱パネル)に室内灯の配線が通る穴の加工を行ったところです。

家畜運搬車 断熱パネル ルーフパネル サンドイッチパネル 製造 製作

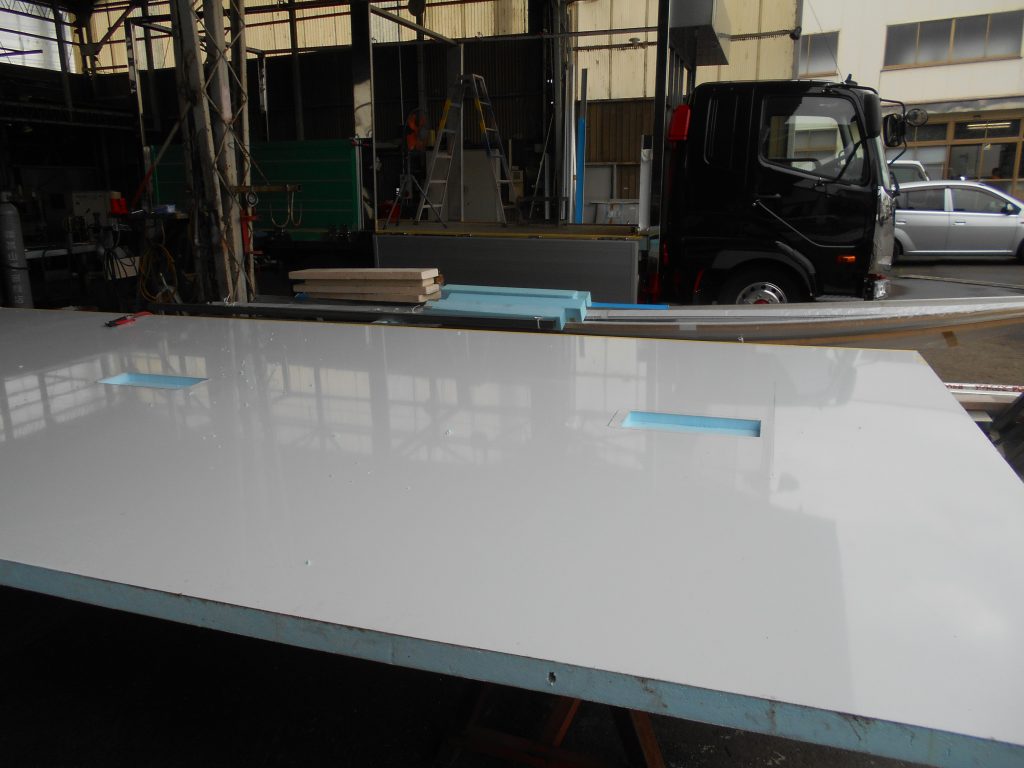

家畜運搬車のボディ内の前方に照明が欲しいという要望があり、パネルの前方にLEDの室内用の穴の加工を行いました。

家畜運搬車 断熱パネル ルーフパネル サンドイッチパネル 製造 製作

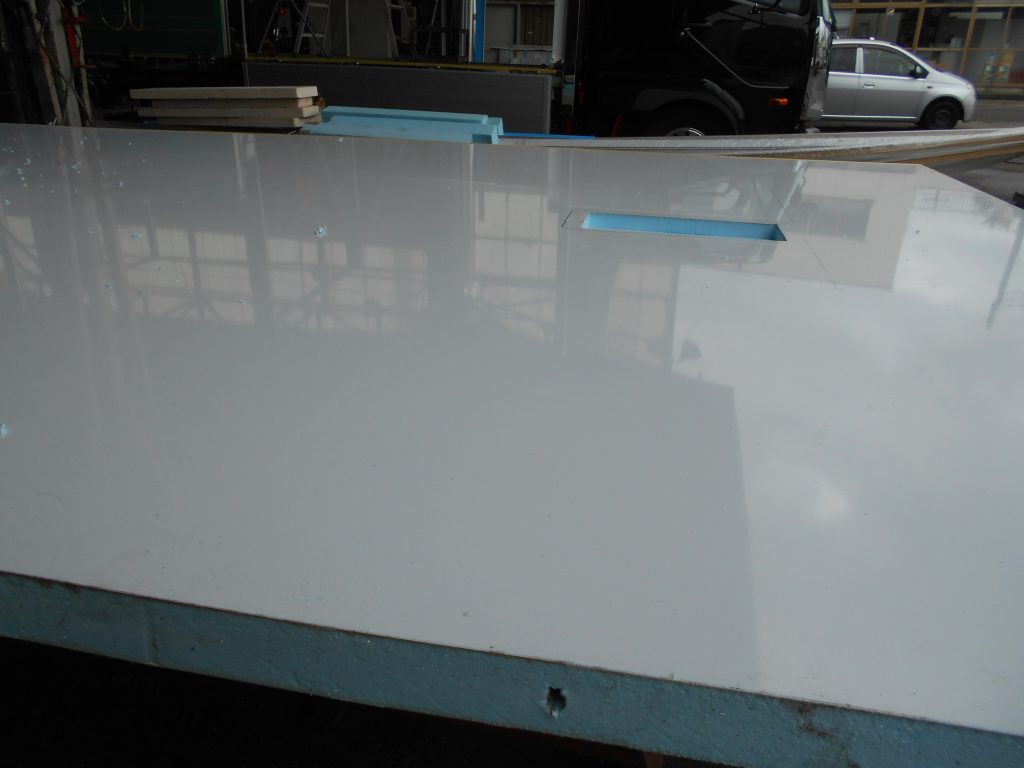

家畜運搬車のボディ中間より前方、ボディの前のほうが明るいことを希望されていたので、前方のほうに2か所、後方に1か所の加工を行いました。
合計3カ所の室内灯の加工でした。

家畜運搬車 断熱パネル ルーフパネル サンドイッチパネル 製造 製作

家畜運搬車のルーフパネル(断熱パネル)に室内灯が着くように穴加工と配線の穴加工を行い
ボディの上部に固定していきます。
