メーカー三菱ふそう
車種家畜運搬車
施工個所ファイターFK62のシャシに家畜運搬車の製作過程。リヤ門構製作立ち上げ
作業日数約10日

ファイターFK62のシャシに家畜運搬車の製造過程です。
リヤの門構を製作
ボディの床にリヤ門構部を取り付けました

家畜運搬車 リヤ門構 ステンレス 溶接 製造 製作

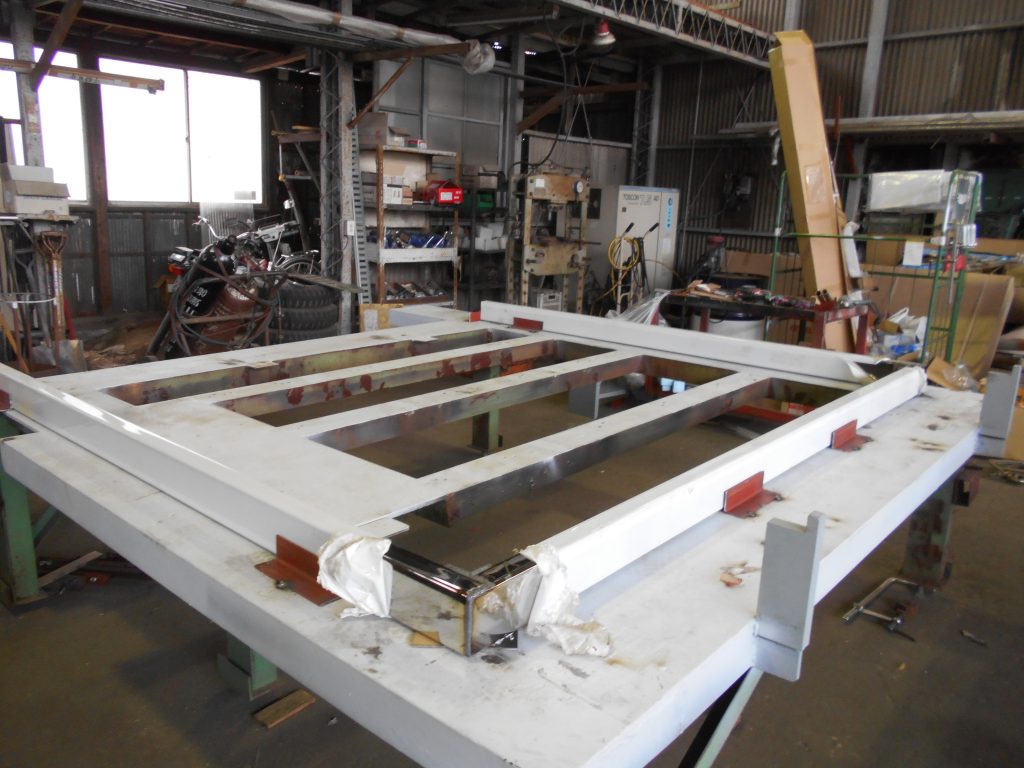

家畜運搬車のリヤ門構を製作するにあたり、基準になる治具を使用して製作しました。
この治具は、キャンバスウィング(幌ウィング)を製作するときに使用していたものです。

この治具にステンレスの材料を加工したものを置き固定してTig溶接していきました。

家畜運搬車 リヤ門構 ステンレス 研磨 溶接 製造 製作

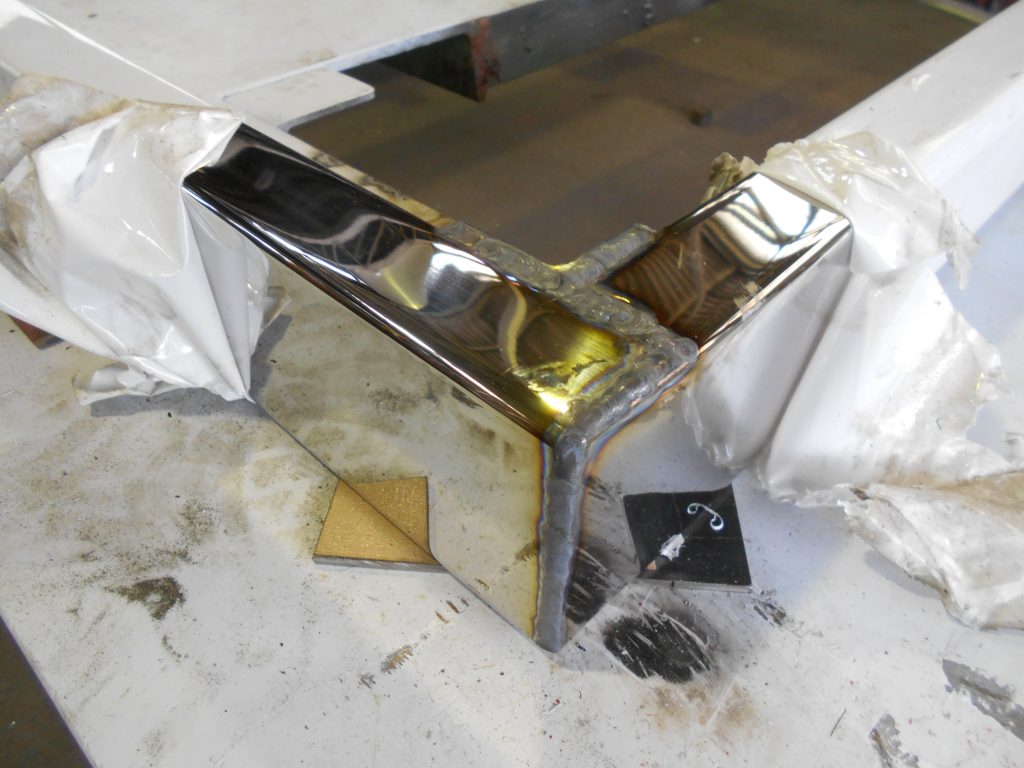

リヤ門構上部の角部分溶接の写真です。

家畜運搬車 リヤ門構 ステンレス 研磨 溶接 製造 製作

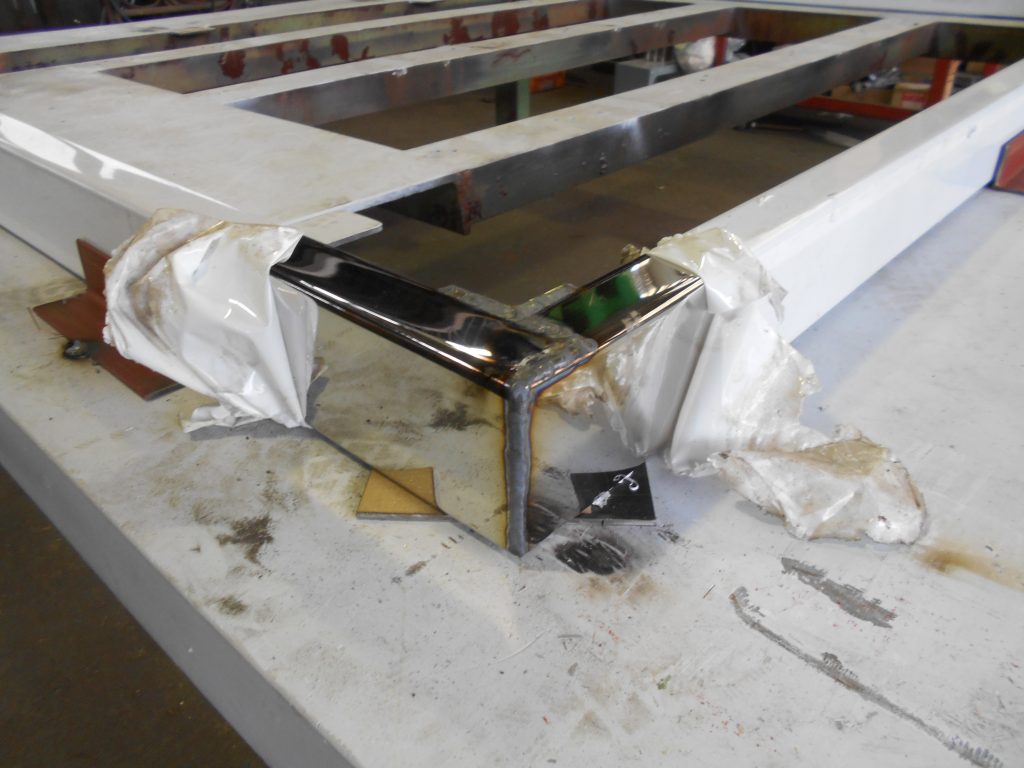

リヤ門構上部の角部分の内側には強度を持たせるために補強材を取り付けて溶接しました。

家畜運搬車 リヤ門構 ステンレス 研磨 溶接 製造 製作

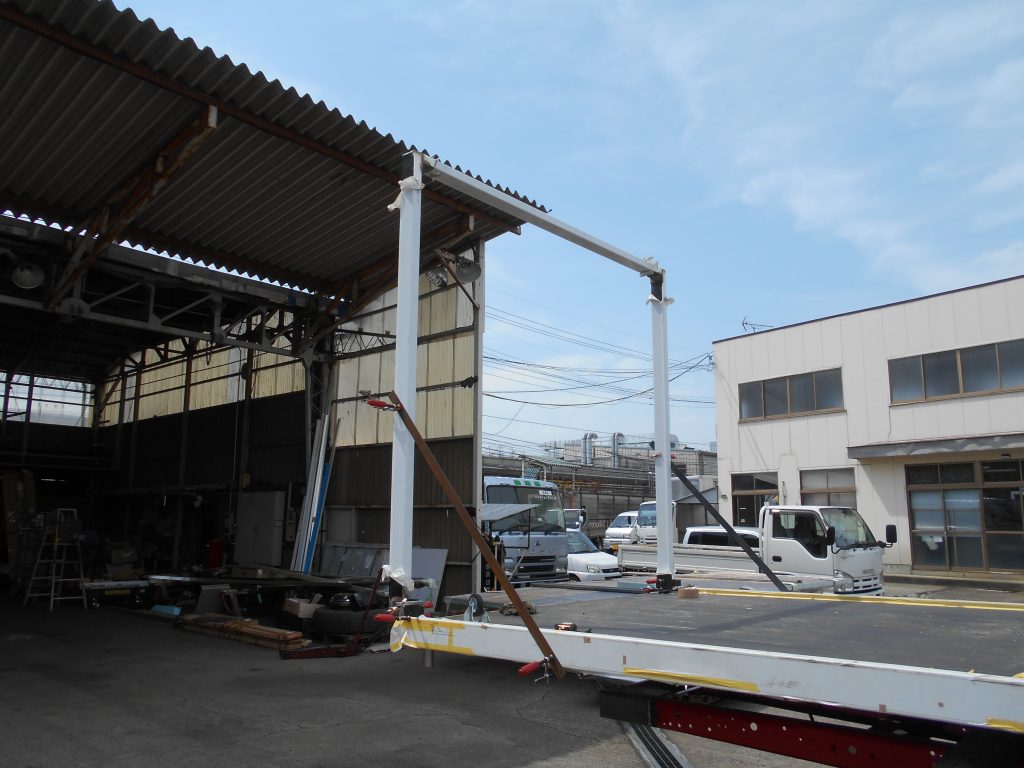

家畜運搬車のリヤ門構を立ち上げて、仮押さえしました。

家畜運搬車 リヤ門構 ステンレス 研磨 溶接 製造 製作

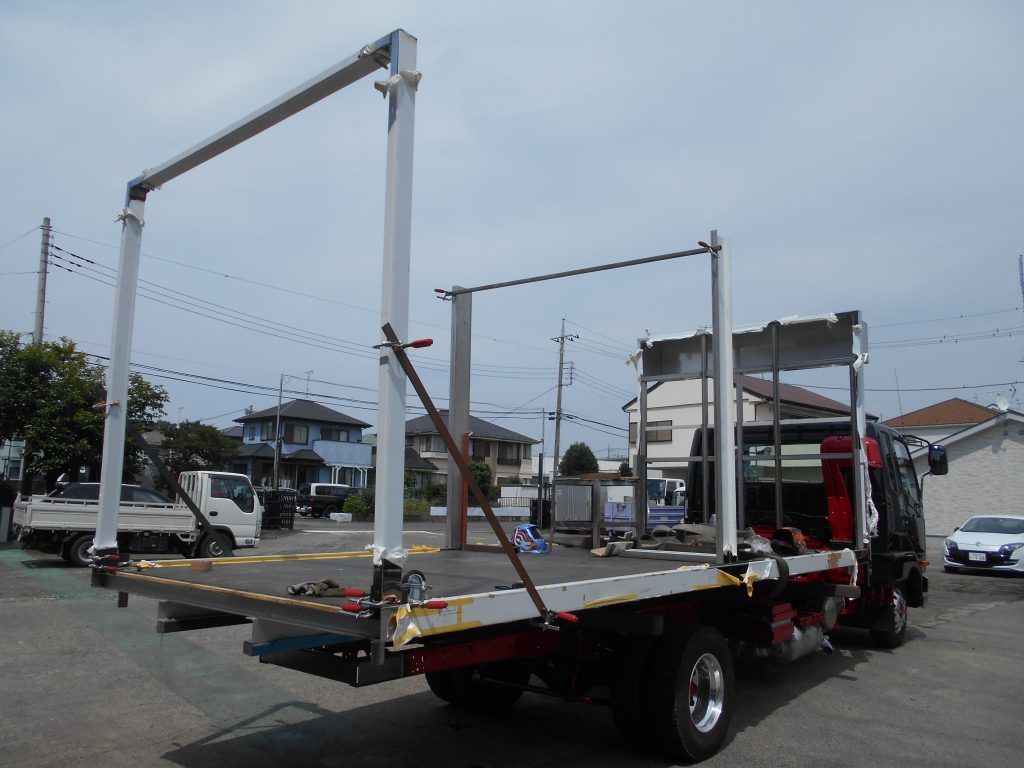

リヤ門構立ち上げ時に中柱も同時に固定しました。

家畜運搬車 リヤ門構 ステンレス 研磨 溶接 製造 製作

家畜運搬車のリヤ門構を仮押さえした状態の写真です。

家畜運搬車 リヤ門構 ステンレス 研磨 溶接 製造 製作

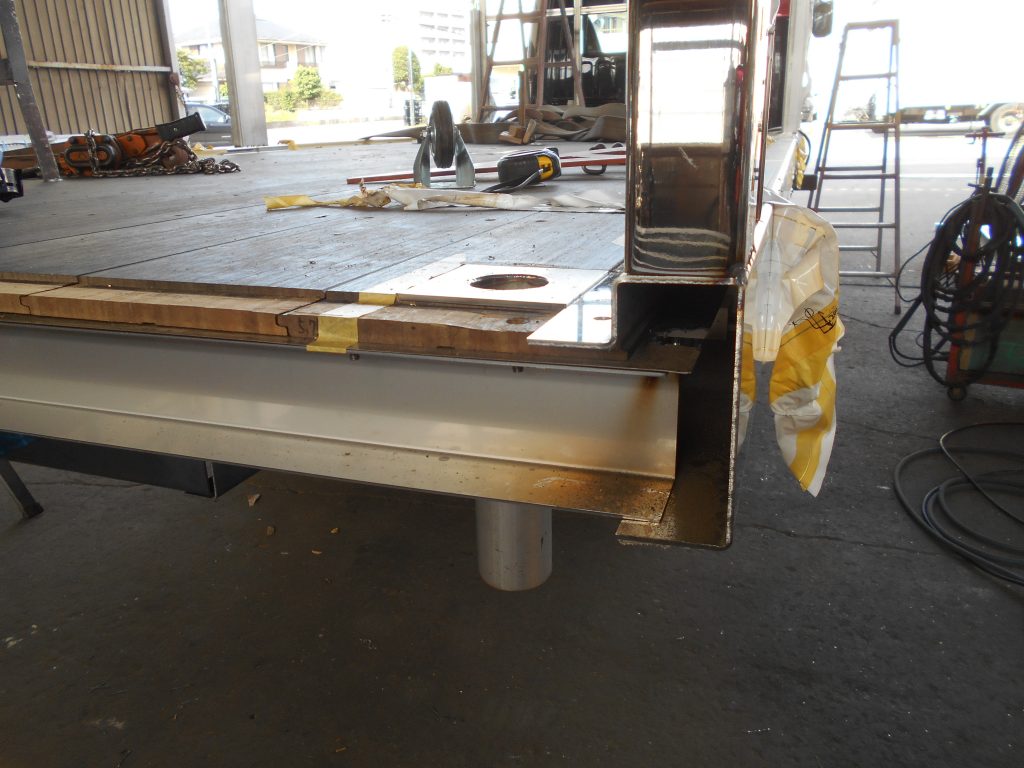

床板の土台枠のステンレスに仮溶接を行ったところです。

家畜運搬車 リヤ門構 ステンレス 研磨 溶接 製造 製作

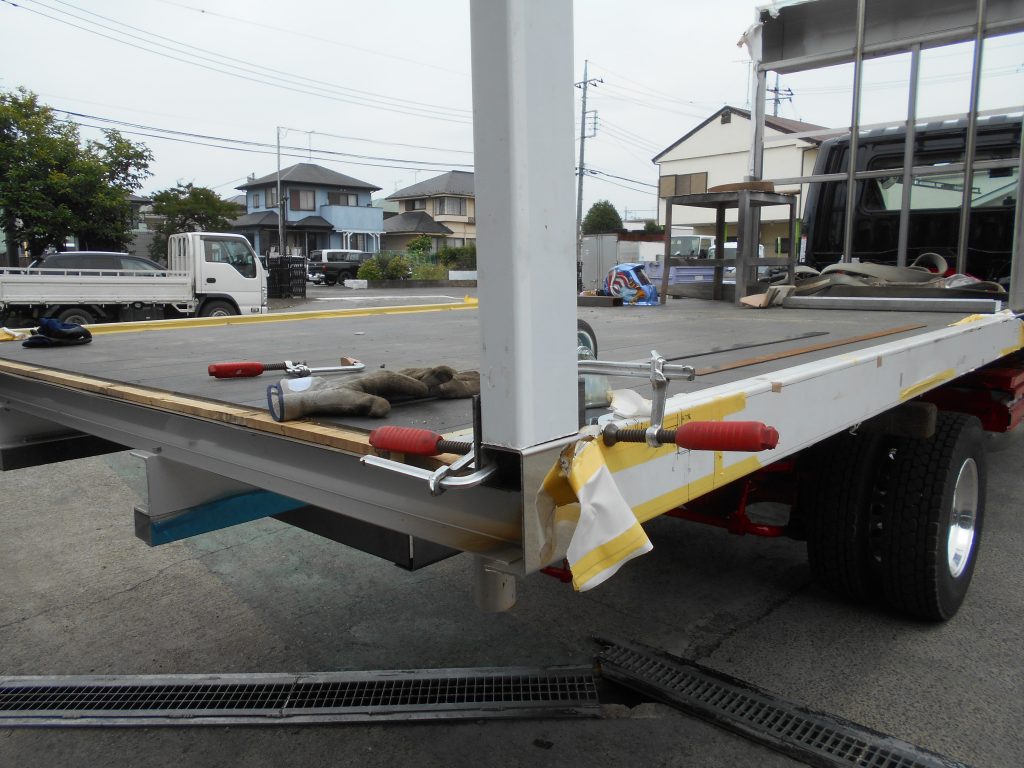

床板を基準に固定していく写真です。

家畜運搬車 リヤ門構 ステンレス 研磨 溶接 製造 製作

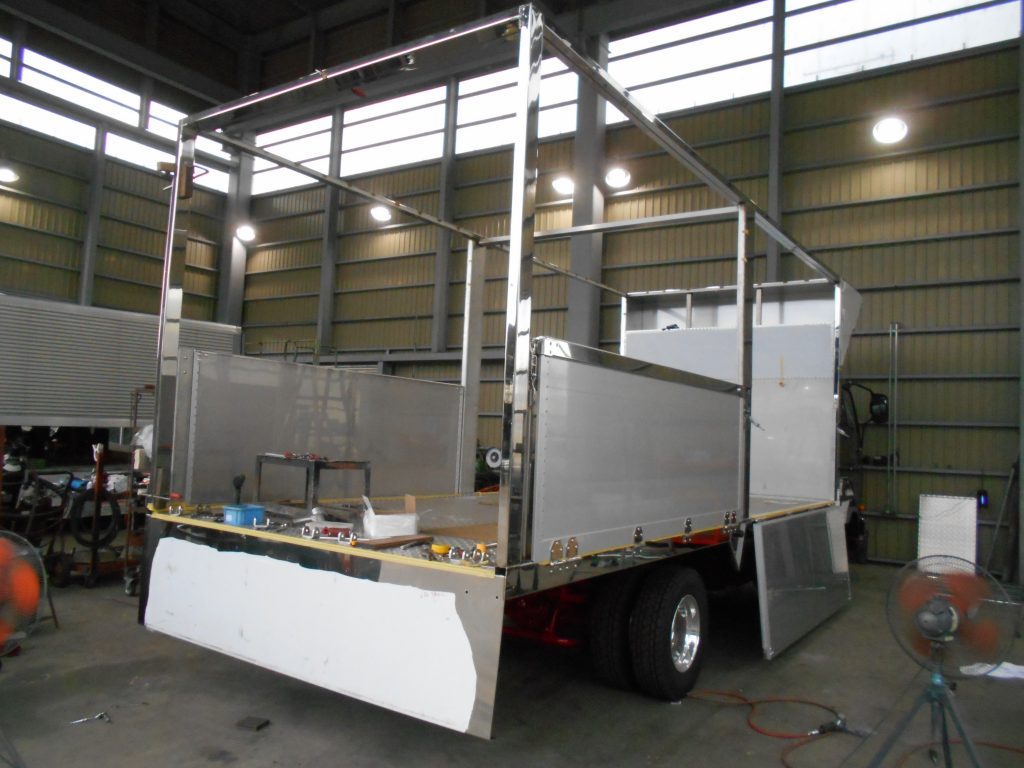

リヤ門構の写真になります。
