メーカー 三菱FUSO スーパーグレート
車種 スーパーグレート 重機運搬車 積載車 セルフローダー車
施工個所 三菱ＦＵＳＯ 重機運搬車（セルフローダー）のボディ前上部に回転式ロープフック取付 架装
作業日数 約1日
価格 約20,000円（塗料代含む）

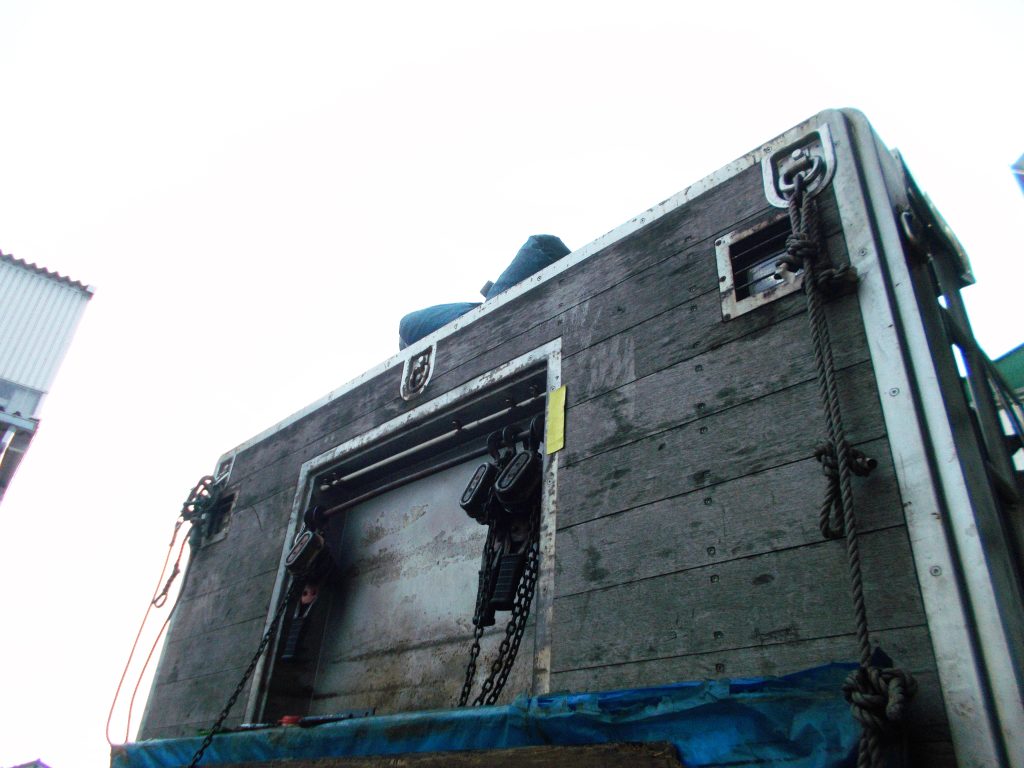

三菱ＦＵＳＯの重機運搬車 セルフローダーのボディ前上部に
回転式ロープフック取付の取付の依頼がありました。
回転式ロープフックはお客様支給品を取り付けました。

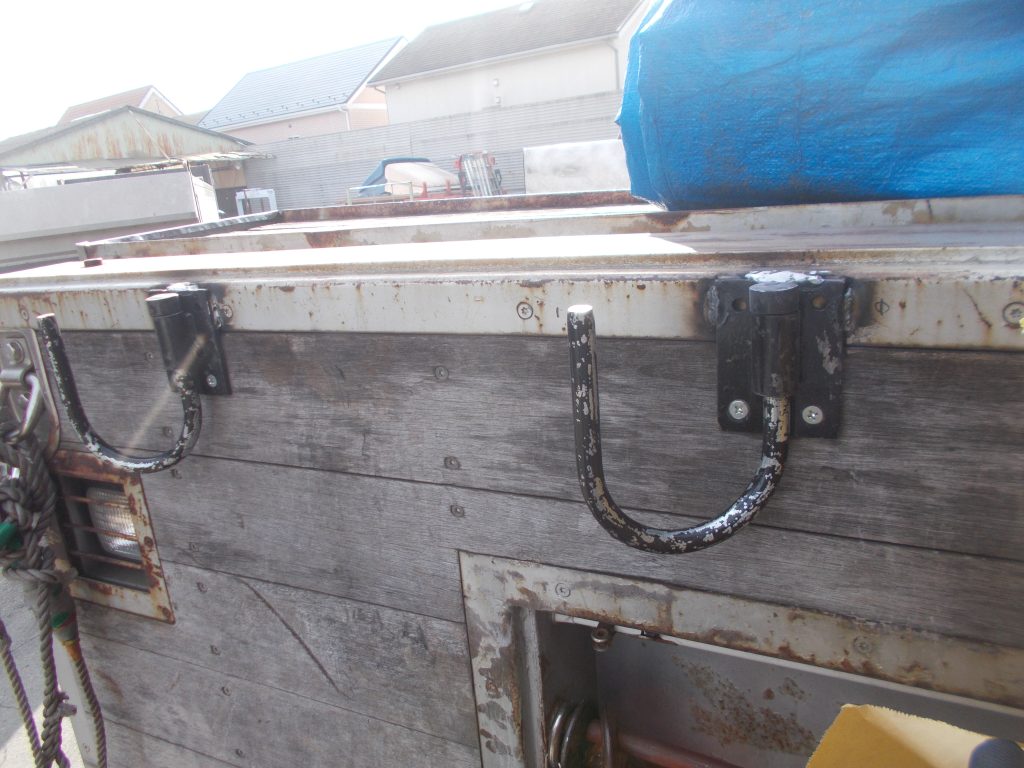

前立て部分の指定の場所に回転式ロープフックを取り付けました。
4個取り付けます。
フックの高さと左右の位置の指定を確認させていただきました。
お客様と三菱ＦＵＳＯの重機運搬車 セルフローダーのボディ前上部に取り付け方を
上部は溶接で取り付けを行い、下側部分は元々ある穴を使用してボルトで取り付ける提案をさせていただきました。
回転式ロープフックの下に、薄い鉄板を入れて、溶接を先に行いました。
この作業により、木材が焦げて焼けてしまうことを防ぎました。
回転式ロープフックの下側の取り付け部分は木材（アピトン材）になっているため
前立て部分に穴をあけて、貫通させました。
回転式ロープフックの取り付け部分は、ボディ内側に突起物が出ないように
テーパー加工を行いました。
これにより、表部分が平らになり、積載物やロープが引っかかってしまったり
ボルトの角で切れる事を防ぐために、ボルトの頭を平らにしました。
三菱ＦＵＳＯの重機運搬車 セルフローダーのボディ前上部に取り付けた

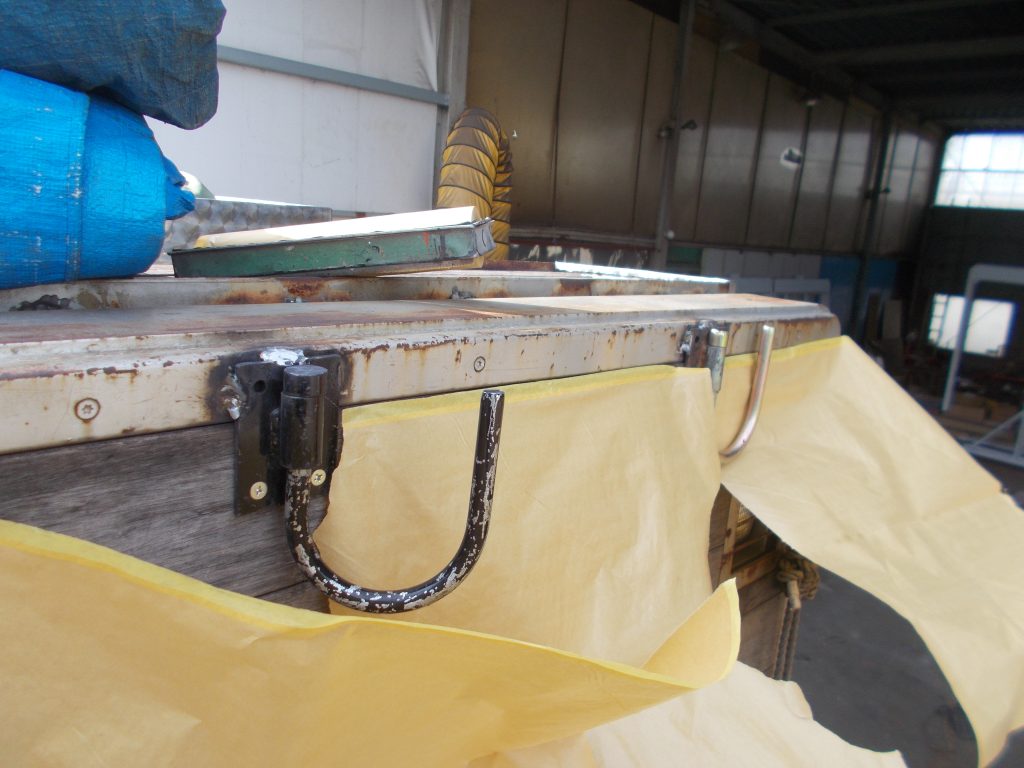

回転式ロープフックの塗装準備を行っているところです。
塗装するための養生を行っています。
木材部分のためにマスキングテープが外れやすいため、
木材上部にマスキングテープを貼ってから、養生シートとマスキングテープを2重に貼りました。
回転式ロープフックはお客様の支給品で、他の車両から取り外したものでしたが
通常使用には問題ありません。
下地にサフェーサ処理を行いました。

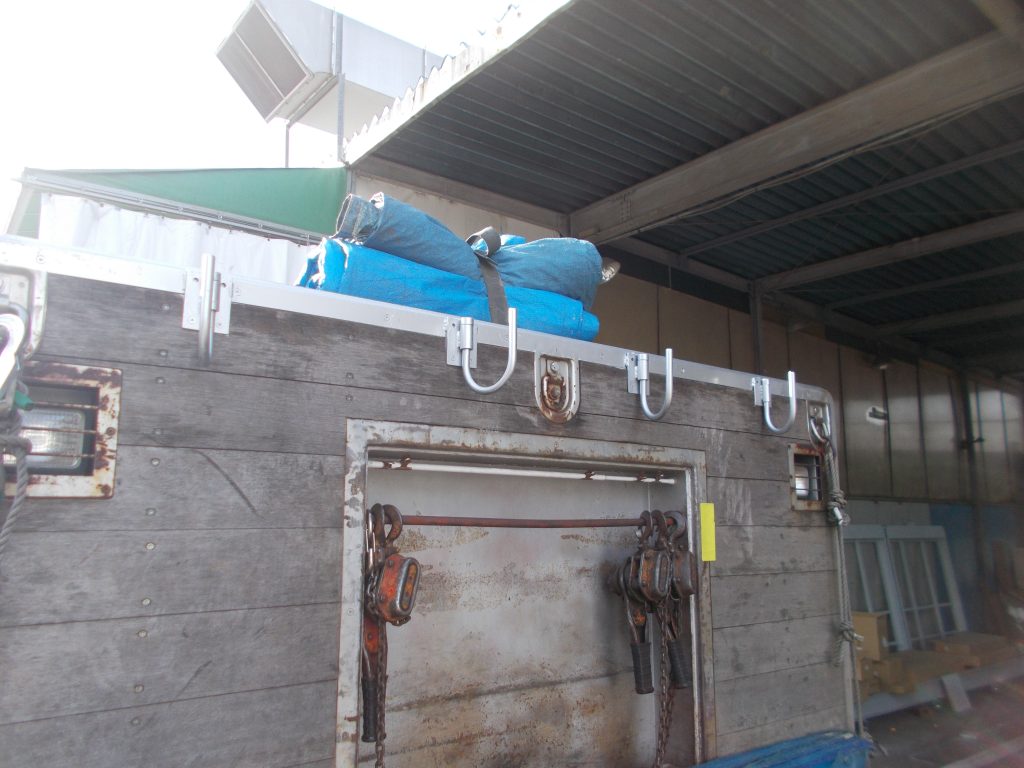

その後、ボディと同色で塗装を行いました。
前立ての上部は塗装させていただきました。
レバーブロックやロープを取り付けるための回転式フックを架装取り付けました。
