序章：車体設計が守る安全
自動車は、単なる移動手段ではありません。衝突事故の瞬間において、乗員の命を守るパートナーとしての役割を果たします。この安全性を支えるのが、車体の衝撃吸収特性です。車体は、強固な客室空間と、衝突エネルギーを吸収するように設計された前後部位で構成され、巧みに力を分散・吸収します。この設計思想を理解することは、整備士が損傷を正確に診断し、車両の安全性と性能を回復するための基盤となります。本コラムでは、車体の衝撃吸収特性の仕組み、衝撃吸収部位の役割、側面構造の特徴、そしてこれらが損傷診断にどのように活かされるかを詳しく解説します。車体設計の科学を紐解き、整備の精度を高める方法を探ります。
車体の衝撃吸収特性：安全と損傷のバランス
自動車の車体は、衝突時のエネルギーを効果的に吸収しつつ、乗員の生存空間を確保するように設計されています。この設計は、損傷の発生パターンや診断のプロセスに大きな影響を与えます。
客室空間と前後部位の役割
車体は、大きく二つの部分で構成されています。一つは、乗員を守るために高強度に設計された「客室空間」です。この部分は、ピラー、ルーフ、フロアなどの強固な骨格構造で形成され、衝突時の変形を最小限に抑えます。もう一つは、衝突エネルギーを吸収するために意図的に変形しやすく設計された「前後部位」です。たとえば、フロントクラッシャブルゾーンやリアエンドは、衝突時に変形することでエネルギーを吸収し、客室空間への影響を軽減します。
この設計により、衝突時の損傷は主に前後部位に集中し、客室空間は原型を保つ可能性が高まります。たとえば、正面衝突では、フロントバンパーやサイドメンバーが圧縮変形することでエネルギーを吸収し、エンジンルームやキャビンへの衝撃を抑えます。この仕組みが、乗員の安全と車両の修復可能性を両立させます。
衝撃吸収部位の仕組み
車体の前後部位には、衝突エネルギーを吸収するための「弱い部分」が意図的に設けられています。これを「衝撃吸収部位」と呼び、クラッシャブルゾーンや変形を許容する構造部材が含まれます。衝撃吸収部位は、衝突時に変形することでエネルギーを消費し、力の伝播を制御します。

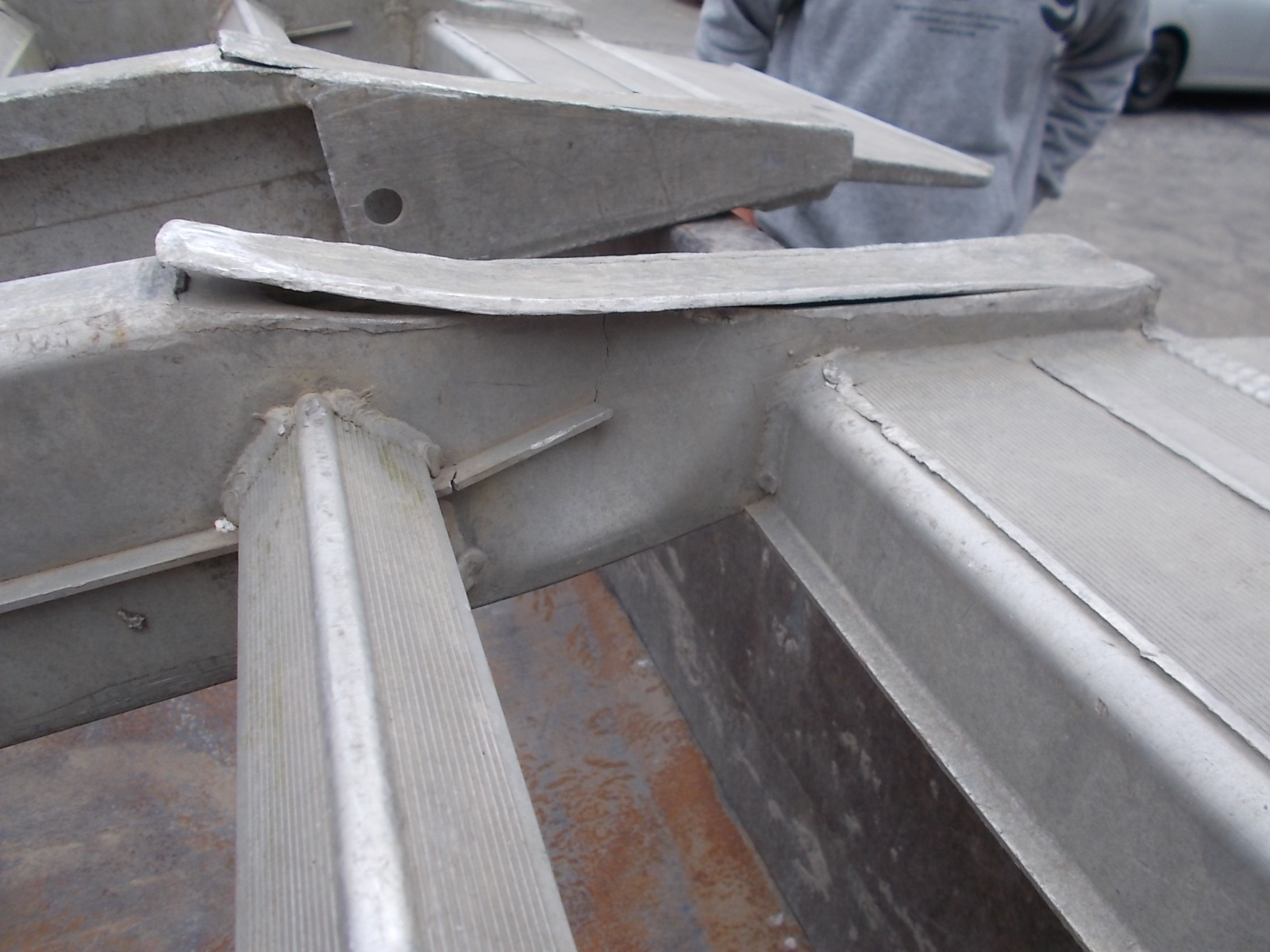

たとえば、フロントサイドメンバーに衝撃が加わった場合、設計された弱い部分（例：特定の折り目や薄肉構造）が最初に変形し、エネルギーを吸収します。しかし、衝突の力が強すぎる場合、吸収しきれなかったエネルギーはさらに深部の部材に波及し、追加の損傷を引き起こします。この波及の過程を理解することは、診断の精度を高める鍵です。
エネルギーの伝播と損傷の波及
衝突時の外力は、車体の強度部材を通じて伝播します。伝播経路上に強度が異なる部材がある場合、弱い部分が最初に変形し、エネルギーを吸収します。たとえば、フロントバンパーの衝撃がサイドメンバーに伝わる際、クラッシャブルゾーンが圧縮変形することでエネルギーを吸収します。しかし、吸収しきれなかったエネルギーは、クロスメンバーやエンジンルーム内の部品に波及し、ひずみや曲げといった損傷を引き起こします。
診断では、衝撃吸収部位を着力点から順に確認することが基本動作です。たとえば、フロントバンパーの変形を起点に、サイドメンバー、クロスメンバー、エンジンルーム内の部品へと診断を進めます。このプロセスを通じて、エネルギーの伝播経路と損傷の範囲を正確に把握できます。
側面衝突の特性：限られた空間での設計
車体の側面は、前後部位とは異なり、変形を許容する空間が限られています。ドアやピラーの厚さは、クラッシャブルゾーンのような広い変形スペースを確保できません。そのため、側面には高強度の骨格構造（例：サイドシル、Bピラー）が採用され、衝撃を分散しつつ客室空間を保護します。
側面衝突の診断では、ドアやピラーの変形に加え、内部の構造部品への波及損傷を詳細に評価する必要があります。たとえば、側面衝突でBピラーが変形した場合、フロアやルーフへの影響を確認し、客室空間の整合性が損なわれていないかをチェックします。高強度構造ゆえに、側面の損傷は局所的である場合が多いですが、微細なひずみが見逃されると、長期的な安全性に影響を及ぼす可能性があります。
診断における実践的なアプローチ
車体の衝撃吸収特性を理解することで、整備士は以下のような実践的な診断アプローチを取れます。
着力点の特定：目視や触診で、衝突の最初の接点（例：バンパー、ドア）を確認し、直接損傷の程度を評価します。衝撃吸収部位の変形を特に注視します。
波及経路の追跡：測定機器（例：レーザー測定システム、3Dスキャナー）を用いて、衝撃吸収部位から深部の構造部品（例：サイドメンバー、クロスメンバー）への損傷の波及を評価します。ひずみ、曲げ、座屈の有無を確認します。
客室空間の確認：高強度に設計された客室空間（ピラー、フロア、ルーフ）の変形やひずみをチェックし、生存空間の整合性を評価します。
側面構造の検査：側面衝突の場合、サイドシルやピラーの高強度構造を詳細に検査し、微細な損傷やアライメントのずれを見逃さないようにします。
全体のバランス評価：車両のアライメントや構造的整合性を確認し、衝撃吸収部位と客室空間のバランスが損なわれていないかを総合的に判断します。
実際の診断では、車両に記録された事故データ（例：衝撃センサーのログ）やメーカーの修理マニュアルを参照することで、衝撃吸収部位の設計意図や損傷の範囲をより正確に把握できます。
診断のポイント：衝撃吸収部位を起点に
損傷診断の基本は、衝撃吸収部位を着力点から順に確認することです。たとえば、正面衝突の場合、フロントバンパーの直接損傷を起点に、クラッシャブルゾーンの変形、サイドメンバーの波及損傷、エンジンルーム内の部品への影響を評価します。側面衝突では、ドアやピラーの損傷から始め、サイドシルやフロアへの波及を確認します。この体系的なアプローチにより、損傷の全体像を漏れなく把握できます。
また、衝撃吸収部位の変形は、設計通りにエネルギーを吸収した結果である場合が多いため、どの程度の変形が「正常」かを理解することが重要です。メーカーの設計仕様や修理マニュアルを参照することで、変形が意図された範囲内か、過剰な損傷かを判断できます。
未来の衝撃吸収設計と診断
自動車業界は、技術の進化により衝撃吸収設計も進化しています。電気自動車（EV）では、バッテリーを保護するための新たな衝撃吸収構造が導入されており、診断ではバッテリーの損傷評価が重要です。たとえば、EVのフロアに搭載されたバッテリーは、高強度構造で囲まれていますが、衝突時の変形がバッテリーセルに影響を与えていないかを詳細にチェックする必要があります。
自動運転車では、センサーやカメラの保護も考慮されます。これらの部品は、衝突後にキャリブレーションが必要な場合があり、診断プロセスに新たなステップが加わります。さらに、AIやIoT技術の導入により、衝突データをリアルタイムで記録・送信するシステムが普及しつつあります。これにより、整備士は事故の詳細を事前に把握し、衝撃吸収部位の損傷を迅速に評価できます。
結論：設計思想を活かした診断
車体の衝撃吸収特性は、乗員の安全を守りつつ、損傷を制御するための設計思想の結晶です。衝撃吸収部位がエネルギーを吸収し、客室空間が高強度で保護することで、衝突時の被害を最小限に抑えます。整備士は、この設計思想を理解し、衝撃吸収部位を起点に損傷の範囲と程度を体系的に診断することで、効率的かつ高品質な修理を実現できます。
自動車は、命を預ける大切なパートナーです。衝突事故後の診断は、その信頼を回復する第一歩です。車体の衝撃吸収特性を科学的に読み解き、設計の意図を活かすことで、整備士は道路上の安全と顧客の安心を守ります。次に車両の修理を考える際、衝撃吸収設計の背後にある科学をぜひ意識してみてください。
