序章：サイドボデーが守る生存空間
自動車のサイドボデーは、側面衝突において乗員の安全を確保するための重要な防壁です。フロントやリヤボデーとは異なり、変形を許容するスペースが限られているため、強固な構造で衝撃に耐える設計が採用されています。この設計思想を理解することは、整備士が側面衝突による損傷を正確に診断し、車両の安全性と構造的整合性を回復するための基盤となります。本コラムでは、サイドボデーの衝撃吸収構造、ドアインパクトビームやリインフォースメントの役割、フロント・リヤボデーとの違い、および損傷診断のポイントを詳しく解説します。サイドボデーの堅牢な設計を紐解き、診断の精度を高める方法を探ります。
サイドボデーの衝撃吸収構造：強固な防壁
サイドボデーは、フロントやリヤボデーとは異なる設計思想に基づいています。フロント・リヤボデーがクラッシャブルゾーンや変形可能な部材で衝撃を吸収するのに対し、サイドボデーは変形許容空間がほとんどないため、変形を最小限に抑え、衝撃を相手車両に吸収させることで乗員を保護します。この構造は、側面衝突時の厳しい条件に対応するための工夫が凝らされています。
変形許容空間の制約
サイドボデーの厚さ（ドアやピラーの幅）は、フロントやリヤのクラッシャブルゾーンのような広い変形スペースを確保できません。たとえば、ドアの厚さは数十センチ程度であり、衝撃を吸収するための変形余地が限られています。このため、サイドボデーは高強度の部材を多用し、変形を抑えつつ衝撃を分散する設計が採用されています。この設計により、客室空間の狭小化を防ぎ、乗員の生存空間を確保します。
ドアインパクトビーム
ドアパネルの内部には、ドアインパクトビーム（図3-Ⅰ-18⒜）が挿入されています。このビームは、高強度鋼やアルミニウムで作られた棒状の部材で、側面衝突時の衝撃を吸収・分散する役割を果たします。ビームはドアのアウタパネルとインナパネルの間に配置され、衝突エネルギーをドア全体に分散させ、ドアの変形を最小限に抑えます。たとえば、側面衝突でドアに衝撃が加わると、インパクトビームが力を吸収し、ドアが客室空間に大きく侵入するのを防ぎます。
センタピラーとサイドシルのリインフォースメント
センタピラー（Bピラー）やサイドシルには、強固なリインフォースメント（図3-Ⅰ-18⒝、⒞）がアウタパネルとインナパネルの間に挿入されています。リインフォースメントは、高強度鋼や超高強度鋼で作られ、スポット接合や溶接で固定されています。この構造により、センタピラーやサイドシルは側面衝突時の衝撃に耐え、客室空間の変形を抑えます。たとえば、センタピラーのリインフォースメントは、側面衝突時にピラーが折れ曲がるのを防ぎ、乗員の頭部や胴体を保護します。
衝撃の分散戦略
サイドボデーの設計は、自らが変形するよりも、相手車両に衝撃を吸収させることを優先します。たとえば、側面衝突でドアインパクトビームやセンタピラーが衝撃を受けると、力はリインフォースメントを通じてサイドシルやフロアパネルに分散され、客室空間への侵入を最小限に抑えます。この戦略により、サイドボデーは堅牢な防壁として機能し、乗員の安全を確保します。
サイドボデーの損傷特性：フロント・リヤボデーとの違い
サイドボデーの損傷特性は、フロントやリヤボデーとは大きく異なります。以下に、その違いと特徴を説明します。
フロント・リヤボデーとの比較
フロント・リヤボデー：クラッシャブルゾーンや衝撃吸収部位（ビード加工、切り欠きなど）を活用し、変形を通じて衝撃を吸収します。損傷は段階的に波及し、フロントサイドメンバーやリヤサイドメンバーがエネルギーを吸収します。たとえば、正面衝突ではフロントバンパーやサイドメンバーがつぶれ、追突ではリヤバンパーやキックアップ部分が座屈します。
サイドボデー：変形許容空間が限られているため、変形を最小限に抑える高強度構造を採用します。ドアインパクトビームやリインフォースメントが衝撃を分散し、損傷は局所的で、変形量が少ない傾向があります。たとえば、側面衝突ではドアパネルに凹みが生じるが、インパクトビームが変形を抑え、客室空間への侵入を防ぎます。

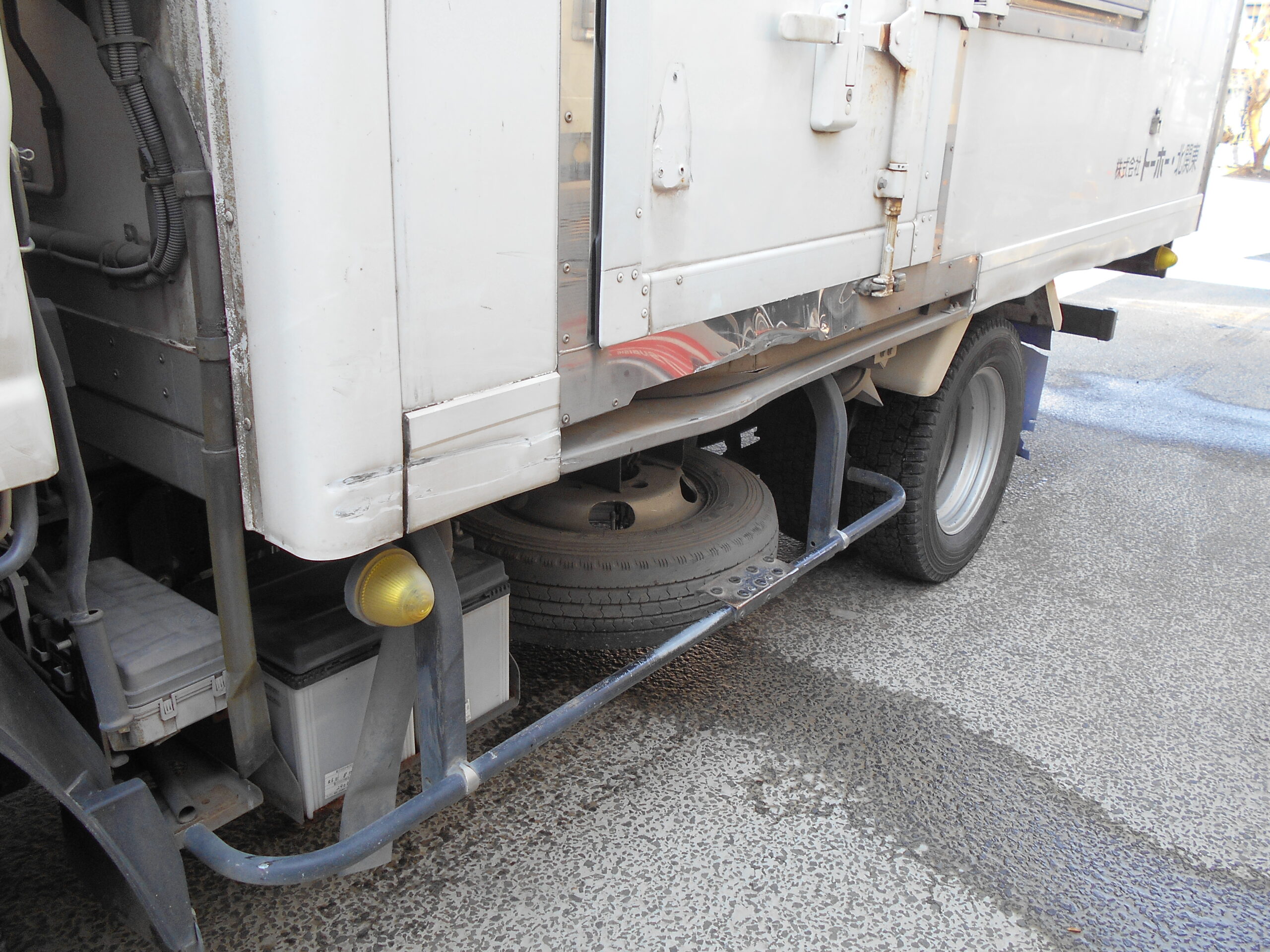

損傷パターンの特徴
サイドボデーの損傷は、衝突の強度や着力点によって以下のようなパターンを示します：
軽微な側面衝突：ドアパネルに擦過や軽い凹みが生じ、インパクトビームや取り付け部に微細な変形が発生する場合があります。たとえば、駐車場での接触事故で、ドアパネルに小さな凹みが残るが、内部構造はほぼ無傷の場合があります。
中程度の側面衝突：ドアパネルが大きく凹み、インパクトビームやセンタピラーのリインフォースメントにひずみや曲げが生じます。たとえば、交差点での衝突で、ドアが変形し、センタピラーがわずかに傾く場合があります。
強力な側面衝突：ドアパネルやセンタピラーが大きく変形し、サイドシルやフロアパネルに波及します。たとえば、高速での側面衝突で、センタピラーが折れ曲がり、客室空間が狭小化するリスクが生じます。
サイドボデーの損傷は、変形量が少ない場合でも、微細なひずみやアライメントのずれが車両の安全性や走行性能に影響を与えるため、詳細な診断が必要です。
診断における実践的なアプローチ
サイドボデーの損傷診断では、強固な構造と限られた変形許容空間を考慮した体系的なアプローチが求められます。以下に、実践的な診断手順を紹介します：
ドアパネルの検査：目視や触診で、ドアパネルの擦過、凹み、ひび割れを確認します。インパクトビームの変形や取り付け部の緩みを評価するため、ドアの内張りを外して内部を検査します。
センタピラーとサイドシルの評価：レーザー測定システムや3Dスキャナーを用いて、センタピラーやサイドシルのひずみ、曲げ、スポット接合部の剥離を検査します。リインフォースメントの変形や亀裂を特に注視します。
フロアパネルとルーフの確認：衝撃の波及によるフロアパネルやルーフのひずみを評価し、客室空間の整合性をチェックします。たとえば、センタピラーの変形がルーフに影響を与えていないかを確認します。
アライメントの測定：ドアの開閉や隙間（例：ドアとフェンダーの隙間）を測定し、車両全体のアライメントのずれを評価します。微細なずれが走行性能に影響を与える可能性があります。
機能性のテスト：ドアの開閉、ウィンドウの動作、ロック機構の機能をテストし、損傷が機能に影響を与えていないかを確認します。
メーカー情報の参照：車種ごとのサイドボデー設計（例：リインフォースメントの素材や配置）や修理マニュアルを確認し、損傷パターンと修理方法を照合します。
このアプローチを通じて、直接損傷から波及損傷、誘発損傷までを漏れなく特定し、修理の優先順位を決定できます。
未来のサイドボデー設計と診断
自動車業界の技術進化は、サイドボデーの設計にも影響を与えています。電気自動車（EV）では、バッテリーを搭載するフロアパネルとサイドシルの高強度化が進み、側面衝突時のバッテリー保護が重視されています。診断では、バッテリーケースの微細なひずみや接続部の異常を詳細に評価する必要があります。
自動運転車では、ドアやピラーに搭載されたセンサー（レーダー、カメラ）の損傷や位置ズレが自動運転機能に影響を与えるため、衝突後のキャリブレーションが不可欠です。また、AIやIoT技術の導入により、衝突データがリアルタイムで記録・送信されるシステムが普及しつつあります。これにより、整備士はサイドボデーの損傷パターンを迅速に把握し、診断の効率を高められます。
結論：サイドボデーの設計を活かした診断
サイドボデーの衝撃吸収構造は、限られた変形許容空間の中で、ドアインパクトビームやリインフォースメントを活用して衝撃を分散し、乗員の安全を守ります。この堅牢な設計は、フロント・リヤボデーとは異なる損傷特性を示し、詳細な診断を必要とします。整備士は、サイドボデーの構造的特徴を理解し、衝突の着力点や損傷パターンを体系的に評価することで、効率的かつ高品質な修理を実現できます。
自動車は、命を預ける大切なパートナーです。サイドボデーの損傷診断は、その信頼を回復する第一歩です。堅牢な設計を科学的に読み解き、損傷の痕跡を追うことで、整備士は道路上の安全と顧客の安心を守ります。次に車両の修理を考える際、サイドボデーの設計の秘密にぜひ注目してみてください。
