序章：フロントボデーが守る安全
自動車のフロントボデーは、衝突事故の際に最初に力を受け止める重要な構造です。バンパーからエンジンルーム、客室空間に至るまで、衝撃を段階的に吸収し、乗員の安全を確保する設計が施されています。この衝撃吸収構造を理解することは、整備士が損傷の範囲やパターンを正確に診断し、車両の安全性と性能を回復するための基盤となります。本コラムでは、フロントボデーの衝撃吸収特性、段階的なエネルギー吸収の仕組み、主要な衝撃吸収部位の設計、および構造や着力点による損傷パターンの違いを詳しく解説します。フロントボデーの設計思想を紐解き、診断の精度を高める方法を探ります。
フロントボデーの衝撃吸収構造
フロントボデーは、車両前方からの衝突に対して、衝撃を段階的かつ効果的に吸収・減衰させるように設計されています。この構造は、乗員の生存空間を保護しつつ、フロントホイールアライメントやエンジン・ミッションの支持部位への損傷を最小限に抑えることを目的としています。
段階的な衝撃吸収の仕組み
フロントボデーの衝撃吸収は、以下の3段階で進行します：

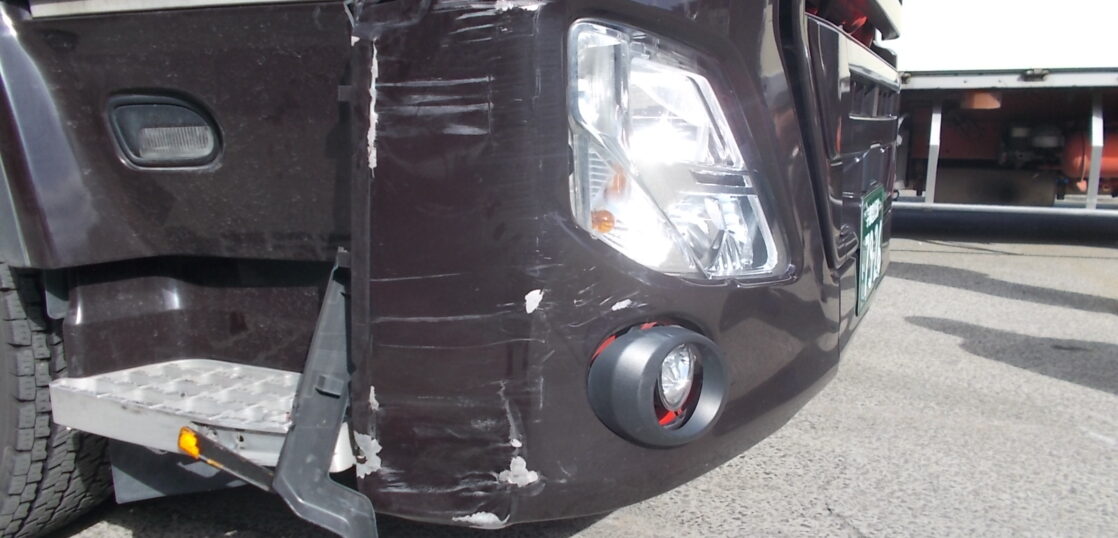

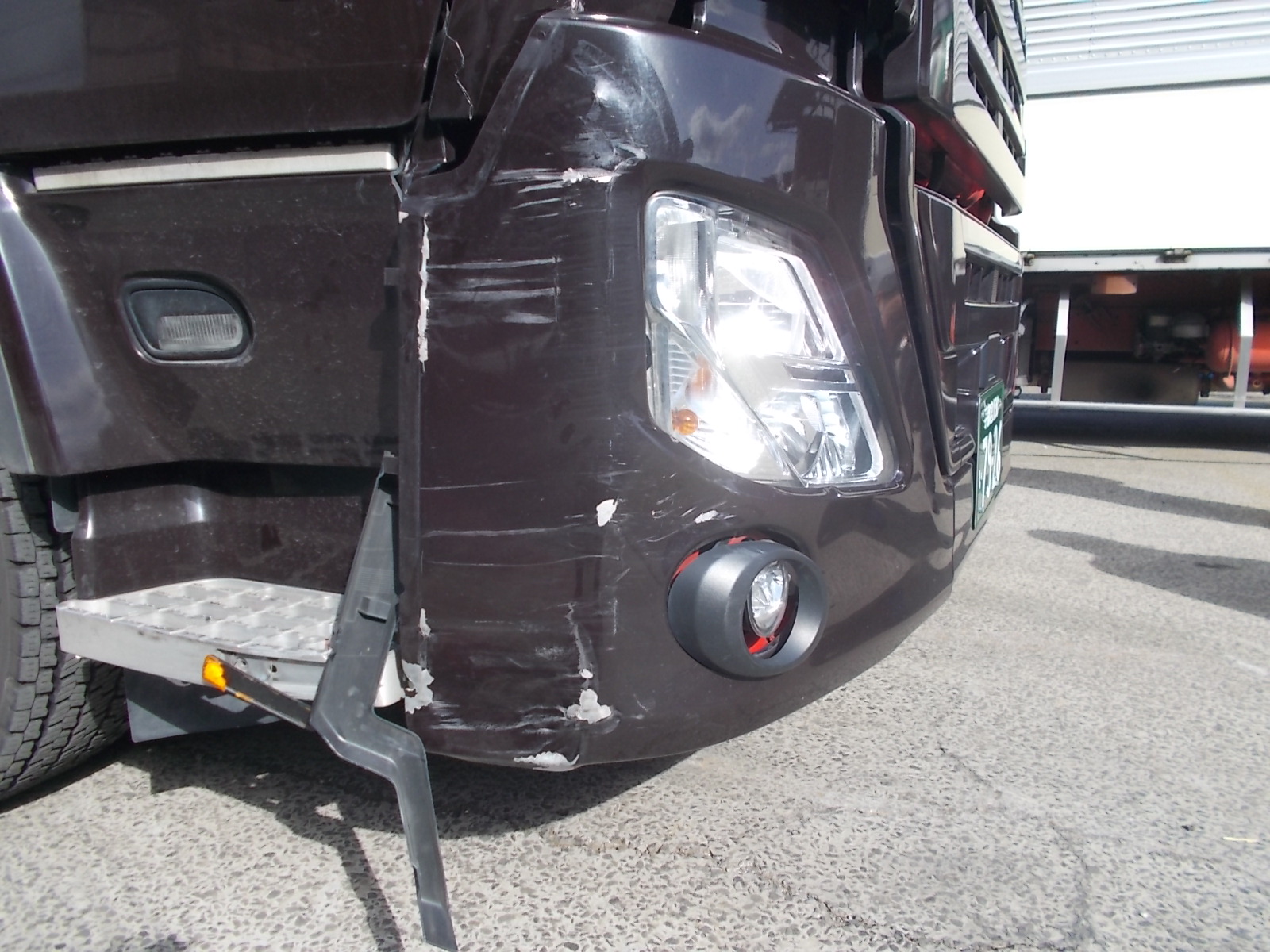

第一段階：バンパーとフロントエンドの吸収軽微な衝突では、バンパーの構成部品（バンパフェイス、リインフォースメント）が衝撃を吸収し、損傷がバンパー内で完結します。しかし、バンパーで吸収しきれない衝撃は、フロントボデーに波及します。この段階では、フロントホイールアライメントやエンジン・ミッションの支持部位への影響を抑えるため、車両前方側（例：フロントサイドメンバーの前端）に衝撃吸収部位が設けられています。
第二段階：ダッシュパネルとカウルパネルの保護第一段階で吸収しきれなかった衝撃は、エンジンルームと客室空間を隔てるダッシュパネルやカウルパネルに波及します。この段階では、これらの部材への損傷を抑えるため、フロントサイドメンバーやフェンダエプロンアッパメンバーに追加の衝撃吸収構造が施されています。
第三段階：客室空間の保護激しい衝突の場合、衝撃はフロントピラー、フロア、サイドシルに拡散し、客室空間の変形や狭小化を防ぎます。この段階では、衝撃を広範囲に分散させることで、乗員の生存空間を確保します。
これらの段階は、ほぼすべての車種で共通の体系に基づいて設計されており、衝撃吸収部位の配置や構造が損傷パターンを決定づけます。
衝撃吸収部位の設計
フロントボデーの主要な衝撃吸収部位は、衝撃を効果的に吸収・減衰させるために、形状や加工が工夫されています。以下に、代表的な部位とその設計を紹介します。
フロントサイドメンバー
フロントサイドメンバーは、フロントボデーの主要な強度部材であり、衝撃吸収の中心的な役割を果たします。以下の設計が施されています：
前端部の衝撃吸収：フロントサスペンションクロスメンバーの取り付け部より前方に、形状変化部位（例：切り欠き、ビード加工）を設け、曲げや座屈を誘発しやすくしています。これにより、衝撃エネルギーを吸収し、後部への波及を軽減します。
後端部の保護：クロスメンバーの取り付け部より後方にも、ダッシュパネルへの波及を抑えるための形状変化部位が設けられています。たとえば、断面の変化やエンボス加工により、応力集中を制御します。
エンジン・ミッションサポートブラケット
左右のサイドメンバーに取り付けられたサポートブラケットは、エンジンやミッションを支える部品です。衝撃吸収のため、前部に形状の急変部やビード加工、エンボス加工が施され、応力集中による変形を誘発します。これにより、衝撃の大半をブラケット前部で吸収し、後部への影響を軽減します。
センタメンバー
センタメンバーは、中央部を幅狭に設計することで、応力集中を誘発し、損傷を中央部に集中させます。これにより、後部（ダッシュパネルやフロア）への波及を抑えます。
フェンダエプロンアッパメンバーとカウルパネル
フロントボデー上部の強度部材であるフェンダエプロンアッパメンバー（リインフォースメント）とカウルパネルにも、衝撃吸収部位が設けられています：
フェンダエプロンアッパメンバー：ストラットハウジングへの波及を軽減するため、前部に切り欠きやビード加工が施されています。
カウルパネル：上面にノッチ加工、開口部の拡大、カウルサイド部に打ち抜き穴を設け、フロントピラーへの波及を抑えます。これにより、客室空間の保護を強化します。
損傷パターンの違い：構造と着力点の影響
フロントボデーの損傷パターンは、衝突の着力点や車両の構造（例：FR車かFF車か）、衝撃吸収部位の設計によって異なります。以下に、具体例を挙げて損傷の発生過程を説明します。
フロントサイドメンバーへの衝撃
フロントサイドメンバーの先端部（A点）に水平方向の衝撃（F）が加わった場合、以下のような損傷パターンが現れます：
A点とB点：つぶれ、ねじれ、座屈が発生し、B点を基点に前部が上下に曲がります。
C点：サスペンションクロスメンバーの取り付け部が後退し、座屈やこぶ状の変形が生じます。
D点とE点：わずかな座屈が発生し、メンバーの後退により、ダッシュパネルやフロアパネルにひずみが生じます。
この場合、衝撃吸収部位（切り欠きやビード加工）が設計通りに変形し、エネルギーを吸収することで、ダッシュパネルや客室空間への影響を軽減します。
エンジン・ミッションサポートブラケットへの衝撃
サポートブラケット前部（A点、B点）に衝撃（F1）が加わった場合、以下の損傷が発生します：
A点とB点：つぶれや座屈による下方曲がりが発生し、衝撃力の大半を吸収します。
C点：残余の衝撃による座屈が発生。
D点：ダッシュパネル部に加圧損傷が生じます。
フロントホイールへの衝撃（F2）の場合、強固なダッシュクロスメンバー（E点、G点）に損傷が及び、ダッシュパネルやフロアパネルに波及します。
フェンダエプロンアッパメンバーへの衝撃
フェンダエプロンアッパメンバーへの水平衝撃の場合、以下のように損傷が進行します：
B点、C点：衝撃吸収部位（切り欠きやビード加工）に損傷が発生し、エネルギーが吸収されます。
D点、E点：衝撃が減衰しながら後部に波及し、E点で高い吸収効果を発揮します。
F点：強力な衝撃でも後退量は少なく、ドアの立て付け不良を誘発する程度にとどまります。
ウィンドシールドガラスの取り付け方式（接着式かウェザストリップ式）も、G点（カウルパネル上部）への波及に影響します。接着式ではガラスがボディに固着し、衝撃が分散されるため波及が軽減されますが、ウェザストリップ式ではガラスが浮動的に動くため、G点が上方に押し上げられる損傷が発生します。
診断における実践的なアプローチ
フロントボデーの損傷診断では、衝撃吸収構造と損傷パターンを考慮した体系的なアプローチが求められます。以下に、実践的な診断手順を紹介します：
バンパーの検査：バンパフェイスやリインフォースメントの直接損傷を確認し、衝撃の大きさや方向を推定します。
フロントサイドメンバーの評価：レーザー測定システムや3Dスキャナーを用いて、つぶれ、座屈、上下曲がり、ひずみを確認します。切り欠きやビード加工部の変形を特に注視します。
エンジンルームの確認：サポートブラケットやセンタメンバーの変形を検査し、エンジンやミッションの取り付け状態を評価します。
フェンダエプロンとカウルパネルの検査：アッパメンバーの切り欠き部やカウルパネルのノッチ加工部を確認し、ストラットハウジングやフロントピラーへの波及を評価します。
客室空間の保護確認：ダッシュパネル、フロア、サイドシル、フロントピラーのひずみや変形をチェックし、生存空間の整合性を評価します。
メーカー情報の参照：車種ごとの衝撃吸収設計（FR車かFF車か）や修理マニュアルを確認し、損傷パターンと修理方法を照合します。
このアプローチを通じて、直接損傷から波及損傷、誘発損傷までを漏れなく特定し、修理の優先順位を決定できます。
未来のフロントボデー設計と診断
自動車業界の技術進化は、フロントボデーの設計にも影響を与えています。電気自動車（EV）では、エンジンがない分、フロントボデーのスペースをバッテリー保護やセンサー搭載に活用する設計が増えています。診断では、バッテリーケースやセンサー（レーダー、カメラ）の損傷評価が重要です。たとえば、衝突によるバッテリーケースの微細なひずみが、将来的な漏電リスクを引き起こす可能性があります。
自動運転車では、フロントボデーに搭載されたセンサーの位置ズレが自動運転機能に影響を与えるため、衝突後のキャリブレーションが不可欠です。また、AIやIoT技術の導入により、衝突データがリアルタイムで記録・送信されるシステムが普及しつつあります。これにより、整備士はフロントボデーの損傷パターンを迅速に把握し、診断の効率を高められます。
結論：設計と診断の連携
フロントボデーの衝撃吸収構造は、衝突エネルギーを段階的に吸収し、乗員の安全を守る設計の結晶です。フロントサイドメンバー、フェンダエプロンアッパメンバー、カウルパネルなどの衝撃吸収部位が、損傷パターンを決定づけます。整備士は、この設計思想を理解し、着力点や構造の違いによる損傷パターンを体系的に診断することで、効率的かつ高品質な修理を実現できます。
自動車は、命を預ける大切なパートナーです。フロントボデーの損傷診断は、その信頼を回復する第一歩です。衝撃吸収設計を科学的に読み解き、損傷の痕跡を追うことで、整備士は道路上の安全と顧客の安心を守ります。次に車両の修理を考える際、フロントボデーの設計の秘密にぜひ注目してみてください。
