メーカー いすゞ自動車(ISUZU)
車種 家畜運搬車
お客様名 グリーンピッグ様
都道府県 愛知県西尾市

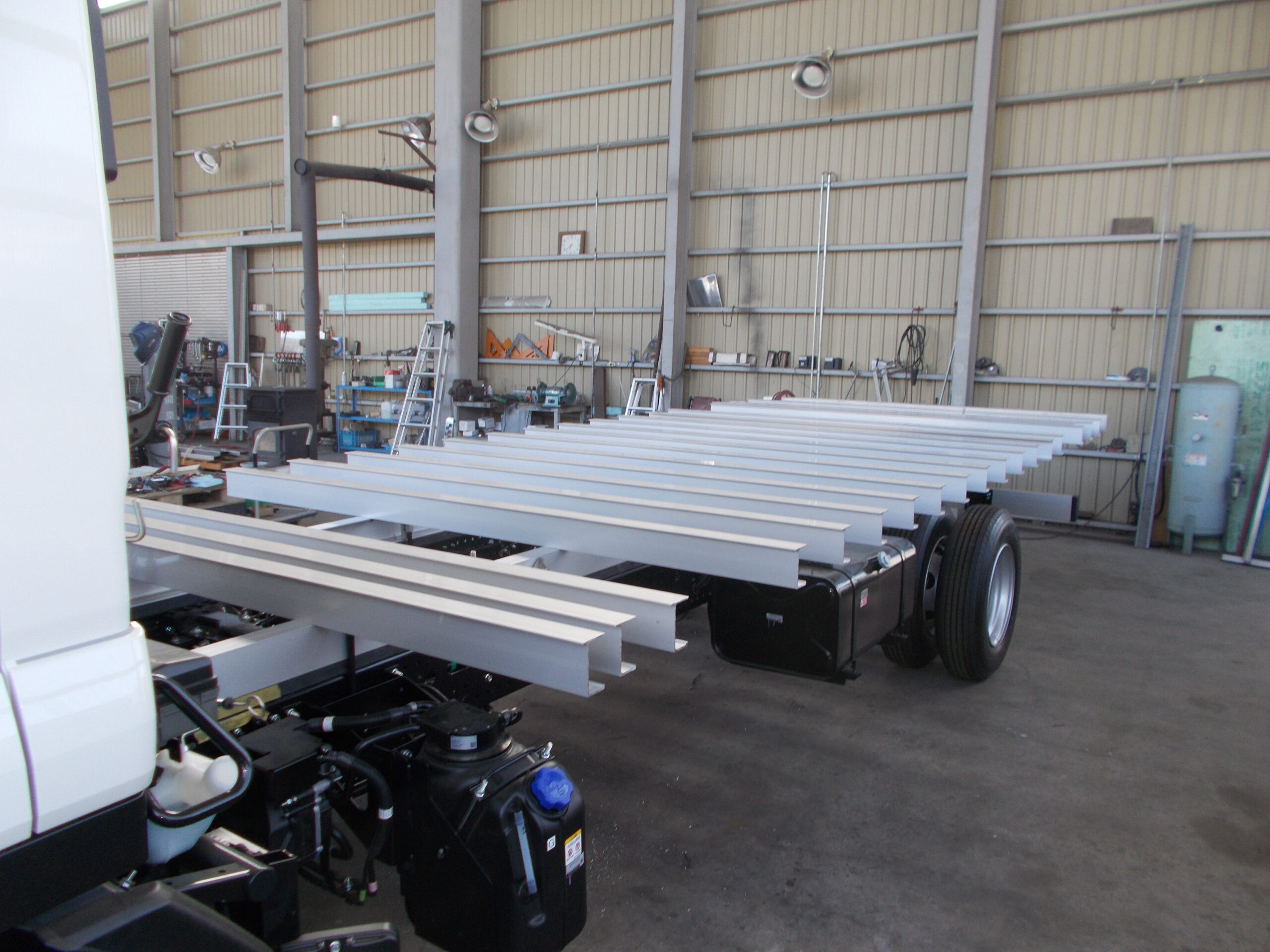

アルミ製の縦根田の加工・製作が完了した所からです。
![家畜運搬車 柳沼ボデー工場 畜産 新車 製造 牛 豚 養豚 家畜車 グリーンピッグ 愛知県西尾市 販売 いすゞ自動車 ISUZU 新型](https://yaginuma-body.jp/yagi/wp-content/uploads/2024/06/DSCN2643-scaled.jpg)

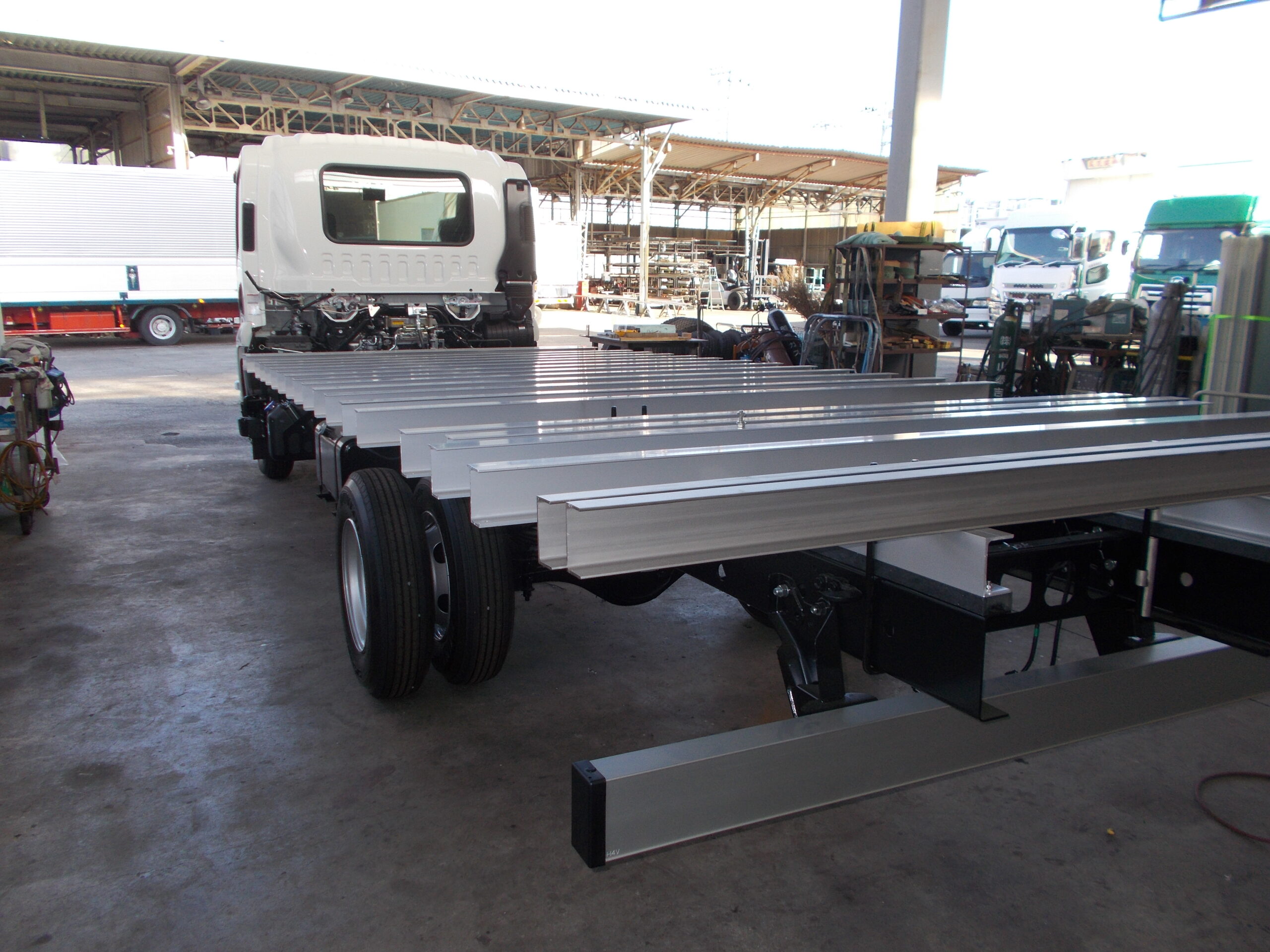

アルミ製縦根田をいすゞのシャシフレームに固定しました。
その後、アルミの横根太を設計書のとおりに並べていきました。
![家畜運搬車 柳沼ボデー工場 畜産 新車 製造 牛 豚 養豚 家畜車 グリーンピッグ 愛知県西尾市 販売 いすゞ自動車 ISUZU 新型](https://yaginuma-body.jp/yagi/wp-content/uploads/2024/06/DSCN2644-scaled.jpg)

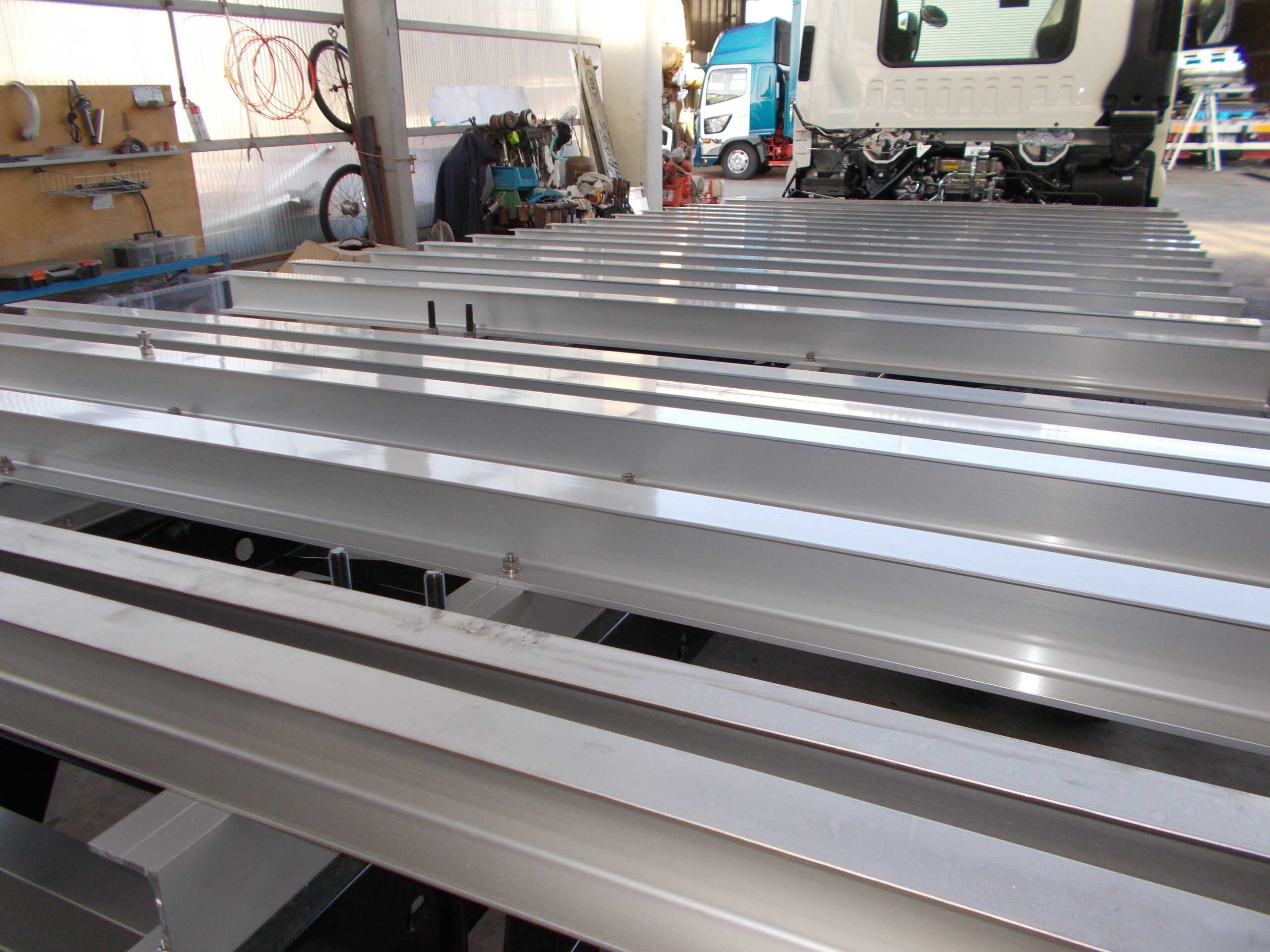

縦根田と横根太の固定方法は、ステンレスボルトにて固定していきました。
左右の歪みを無くすために、仮固定でした。
![家畜運搬車 柳沼ボデー工場 畜産 新車 製造 牛 豚 養豚 家畜車 グリーンピッグ 愛知県西尾市 販売 いすゞ自動車 ISUZU 新型](https://yaginuma-body.jp/yagi/wp-content/uploads/2024/06/DSCN2645-scaled.jpg)
ボディ左右の寸法の測定を行い、
その後、対角寸法を測定後に、縦根田と横根田を固定しました。
![家畜運搬車 柳沼ボデー工場 畜産 新車 製造 牛 豚 養豚 家畜車 グリーンピッグ 愛知県西尾市 販売 いすゞ自動車 ISUZU 新型](https://yaginuma-body.jp/yagi/wp-content/uploads/2024/06/DSCN2646-scaled.jpg)

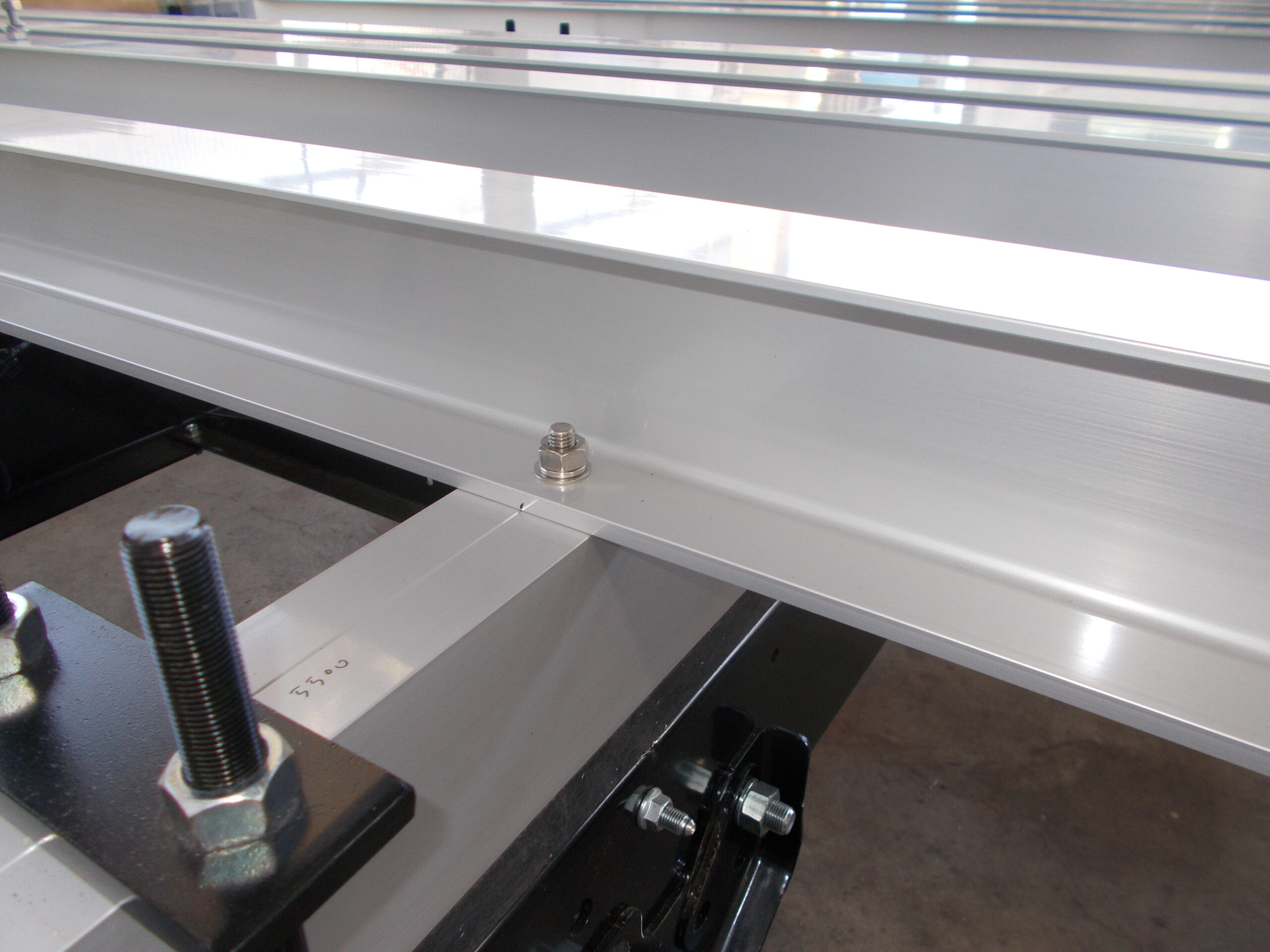

固定したステンレスのボルトは、丁寧に締め付けを行いました。
![家畜運搬車 柳沼ボデー工場 畜産 新車 製造 牛 豚 養豚 家畜車 グリーンピッグ 愛知県西尾市 販売 いすゞ自動車 ISUZU 新型](https://yaginuma-body.jp/yagi/wp-content/uploads/2024/06/DSCN2642-scaled.jpg)

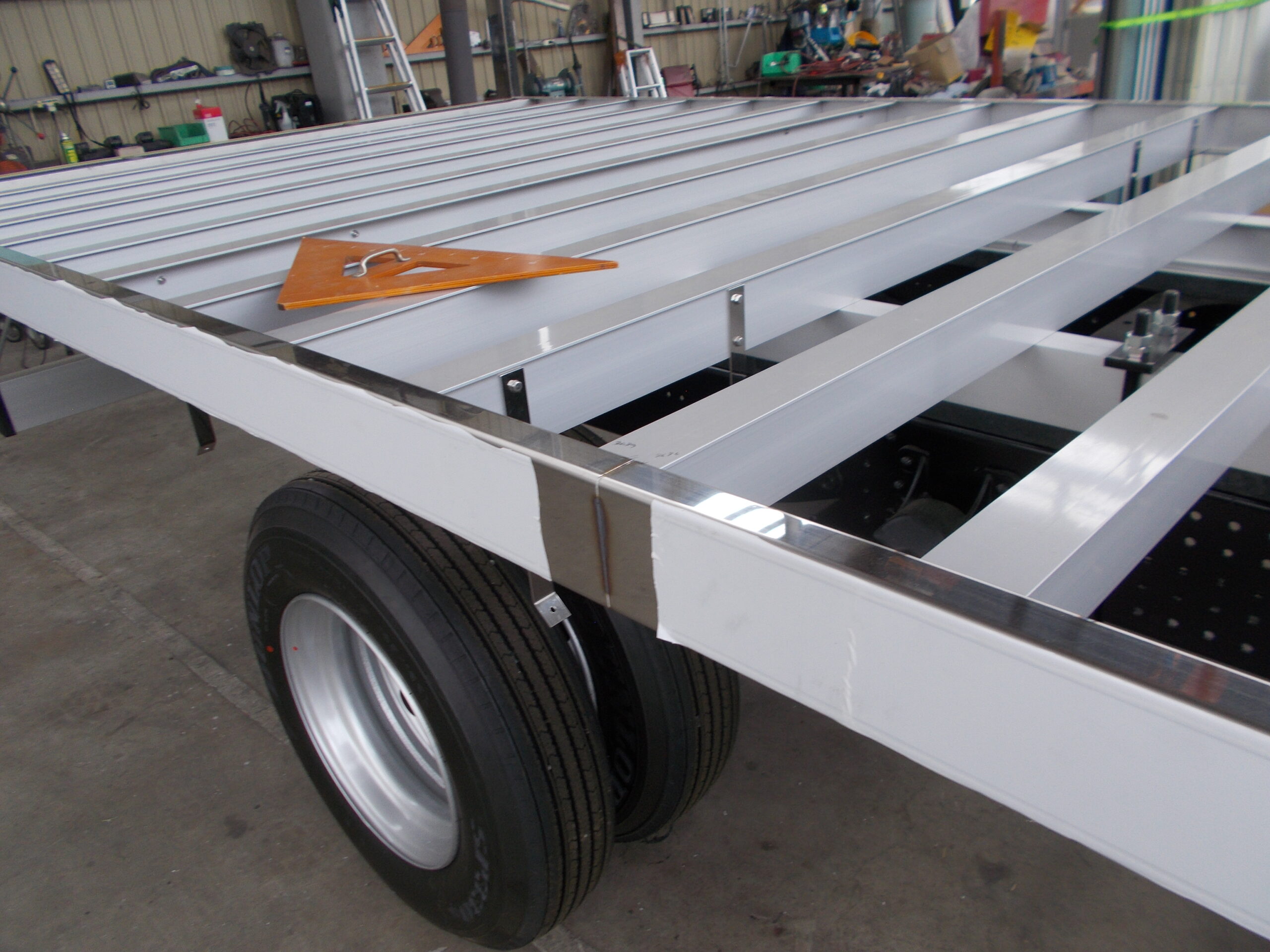

次に土台枠の取付を行いました。
土台枠を仮固定しているところです。
![家畜運搬車 柳沼ボデー工場 畜産 新車 製造 牛 豚 養豚 家畜車 グリーンピッグ 愛知県西尾市 販売 いすゞ自動車 ISUZU 新型](https://yaginuma-body.jp/yagi/wp-content/uploads/2024/06/DSCN2740-scaled.jpg)
土台枠は、取付前に溶接を行っています。歪みやひずみが無いようにファイバーレーザー溶接機を使用して溶接を行いました。約6mのステンレス製の土台枠を歪みの無いように製作いたしました。
土台枠を横根太に固定していきました。固定方法は、アルミとステンレス素材が違うため、溶接は行えないため、ステンレスボルトで勘合していました。
家畜運搬車の車両左側からの写真です。
水平、ねじれの無いように溶接固定を行いました。
土台の製作を行っていきました。
